00.53.000 Устройство к траковому транспортеру (Контрольная работа)

00.53.000 Устройство к траковому транспортеру

engineerklub

Дата: Вторник, 06.08.2019, 18:10 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 33741

Репутация: 0

Статус: Offline

Устройство к траковому транспортеру сборочный чертеж
Устройство к траковому транспортеру чертежи
Устройство к траковому транспортеру деталирование
Устройство к траковому транспортеру скачать
Устройство к траковому транспортеру 3д модель

Траковый транспортер применяется в кузнечно-штамповочных цехах для подачи нагретых заготовок к штамповочным агрегатам. Бесконечная лента, набранная из траков (секций), соединенные между собой пальцами (осями), охватывает шестигранник 1. Шестигранники посажены попарно на вал 3, который с помощью звездочки 6 (цепной передачи) соединяется с редуктором (на чертеже не показан). При вращении шестигранников 1 лента перематывается и перемещает лежащие на ней поковки или заготовки.

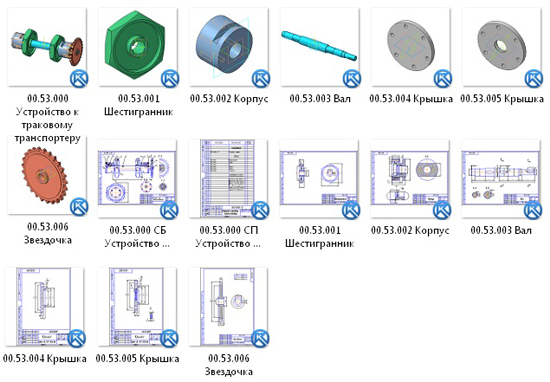

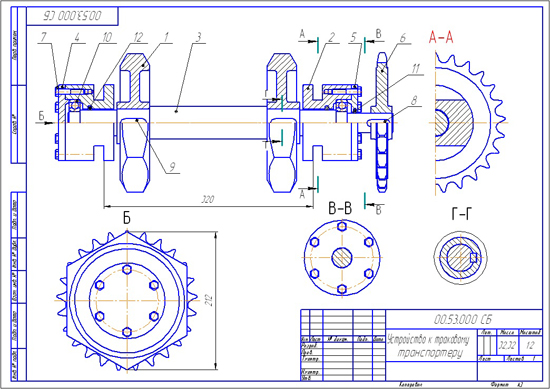

00.53.000 сб Устройство к траковому транспортеру сборочный чертеж
00.53.000 сп Устройство к траковому транспортеру
00.53.001 Шестигранник
00.53.002 Корпус
00.53.003 Вал
00.53.004 Крышка
00.53.005 Крышка
00.53.006 Звездочка

СКАЧАТЬ МОЖНО ЗДЕСЬ
