Державка двухроликовая сборочный чертеж
Державка двухроликовая чертежи
Державка двухроликовая деталирование
Державка двухроликовая скачать
Державка двухроликовая 3д модель

Двухроликовая державка предназначена для закрепления роликов, которые обрабатывают деталь методом накатки.
В корпусе 1 устанавливают два ползуна 2. На ввинченных в ползуны 2 осях 4 свободно вращаются ролики (на чертеже показаны тонкими линиями). Установка роликов производится ползунами 2, которые перемещаются от вращения винтов 3. Закрепление ползунов в нужном положении производится сухарями 5 и винтами 6.

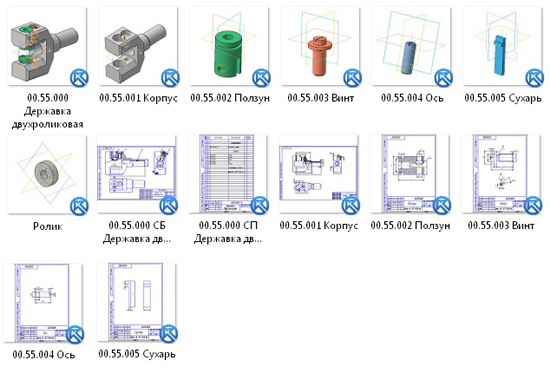

00.55.000 СБ Державка двухроликовая сборочный чертеж
00.55.000 СП Державка двухроликовая спецификация
00.55.001 Корпус
00.55.002 Ползун
00.55.003 Винт
00.55.004 Ось
00.55.005 Сухарь

СКАЧАТЬ МОЖНО ЗДЕСЬ
