00.42.000 Ролик поворотный (Контрольная работа)

00.42.000 Ролик поворотный

engineerklub

Дата: Пятница, 23.08.2019, 05:50 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 33741

Репутация: 0

Статус: Offline

Ролик поворотный сборочный чертеж
Ролик поворотный чертежи
Ролик поворотный деталирование
Ролик поворотный скачать
Ролик поворотный 3д модель

Поворотный ролик применяется в тележках, служащих для перевозки деталей машин в цехах заводах.
Ролик устанавливается в кронштейнах 3 и 4 которые болтами крепятся к тележке. Через кронштейны 3 и 4 проходит цилиндрическая часть вилки 1, закрепленная гайкой 14. между втулкой кронштейна 3 и вилкой 1 установлен упорный шарикоподшипник 16. В ролике 5 запрессован шарикоподшипник 15, который зажимается крышкой 6, втулками 8 и винтами 12. На ролик 5 натянут бандаж 7. В ролике 6 имеются выточки под уплотнительные кольца 17, которые препятствуют попаданию пыли в подшипник.

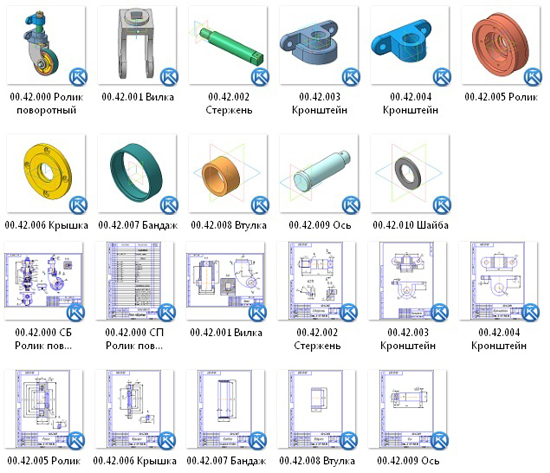

00.42.000 СБ Ролик поворотный сборочный чертеж
00.42.000 Сп Ролик поворотный спецификация
00.42.001 Вилка
00.42.002 Стержень
00.42.003 Кронштейн
00.42.004 Кронштейн
00.42.005 Ролик
00.42.006 Крышка
00.42.007 Бандаж
00.42.008 Втулка
00.42.009 Ось

СКАЧАТЬ МОЖНО ЗДЕСЬ
