| Кондуктор сборочный чертеж
Кондуктор чертежи
Кондуктор деталирование
Кондуктор скачать
Кондуктор 3d модель

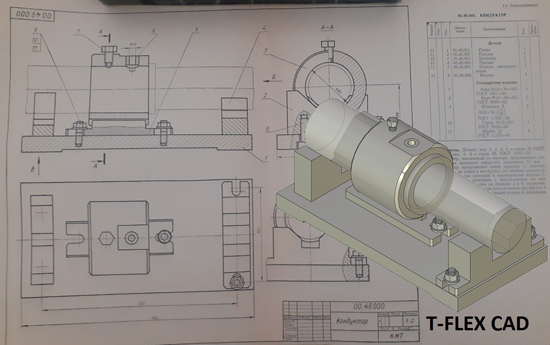

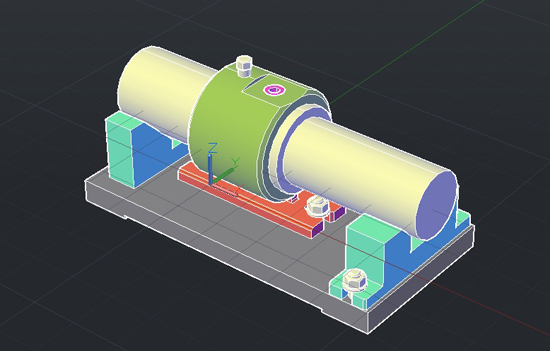

Кондуктор, показанный на чертеже, предназначен для сверления в шпинделе отверстия диаметром 12 мм.
Кондуктор представляет собой цилиндр 3, надетый на шпиндель до упора в его буртик
(на чертеже шпиндель изображен тонкими линиями) и закрепленный винтом
7.
Для сверления шпиндель с закрепленным на нем цилиндром устанавливается на призмах 2 и 4, укрепленных на плите 1. Вертикальное
расположение оси втулки 6 обеспечиваются ребром направляющей планки 5,
входящим в калиброванный паз цилиндра 3.
00.49.000 Кондуктор сборочный чертеж
00.49.000 Кондуктор спецификация
00.49.000 Кондуктор 3d модель
00.49.001 Плита
00.49.002 Призма
00.49.003 Цилиндр
00.49.004 Призма
00.49.005 Планка направляющая
00.49.006 Втулка
