00.01.000 Подшипник
engineerklubДата: Среда, 10.02.2021, 20:31 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33721
Репутация: 0
Статус: Offline
Подшипник на консоли служит опорой для вращающегося вала и устанавливается на консоли в том случае, когда вал близко подходит к стене производственного здания.
Консольная подшипниковая опора состоит из корпуса и подшипника скольжения со сменными бронзовыми вкладышами поз. 4, 5. Верхний вкладыш поз. 4 фиксируется цилиндрическим трубчатым выступом. Смазка к трущимся поверхностям вала и вкладыша подводится из масленки (на чертеже не показана), ввинчиваемой в резьбовое отверстие, расположенное в приливе верхнего вкладыша поз. 4.
Крышку поз. 3 крепят к корпусу поз. 2 двумя шпильками поз. 7, а корпус крепят к кронштейну поз. 1 четырьмя болтами поз. 6. Кронштейн прикрепляется к стене пятью болтами (на чертеже не показаны).

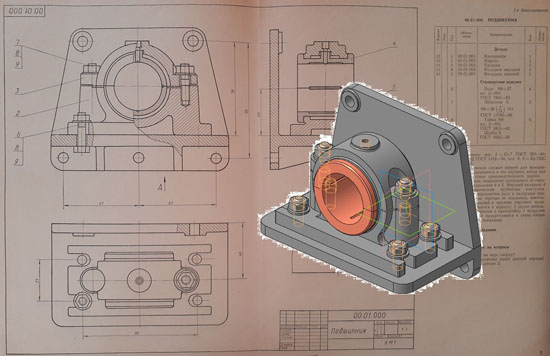

00.01.000 Подшипник сборочный чертеж
00.01.000 Подшипник спецификация
00.01.001 Кронштейн
00.01.002 Корпус
00.01.003 Крышка
00.01.004 Вкладыш верхний
00.01.005 Вкладыш нижний

СКАЧАТЬ

engineerklubДата: Суббота, 23.09.2023, 07:18 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33721
Репутация: 0
Статус: Offline
Подшипник 00.01.000

Подшипник 00.01.000 сб
Подшипник 00.01.000 спецификация
Подшипник 00.01.000 3d сборка
Подшипник 00.01.000  деталирование
Подшипник 00.01.000  деталировка
Подшипник 00.01.000 скачать
Подшипник 00.01.000 чертежи
Кронштейн 00.01.001
Корпус 00.01.002
Крышка 00.01.003
Вкладыш верхний 00.01.004
Вкладыш нижний 00.01.005

Подшипник 00.01.000 СКАЧАТЬ
