| Отводка с винтовым приводом сборочный чертеж
Отводка с винтовым приводом чертежи
Отводка с винтовым приводом деталирование
Отводка с винтовым приводом скачать
Отводка с винтовым приводом 3д модель
Вращающиеся детали машин обычно соединяются муфтами различной конструкции. Для включения и выключения на ходу сцепных муфт применяются отводки.
На полу или стене устанавливается стойка 2, в которой ось 7 закрепляется винтом 16. Конец винта 16 входит в продольный паз оси 7 и таким образом обеспечивается возможность регулирования кольца отводки по высоте. На оси 7 вращается рычаг 5, составленный из двух гнутых полос,соединенных болтами 15 и распорными втулками 9 и 10.
В продольные пазы полос рычага 5 входят пальцы полуколец 3 и 4 разъемного кольца отводки,надеваемого на подвижную муфту (на чертеже не показана). Левый конец рычага образует вилку, в прорези которой входят пальцы траверсы 6, перемещающейся по винту 8.
При вращении маховика 11, закрепленного на винте 8, рычаг 5, поворачивается вокруг оси 7, перемещает кольцо отводки, а вместе с ним и подвижную муфту.

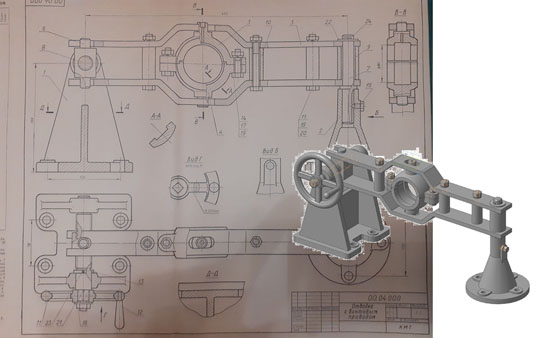

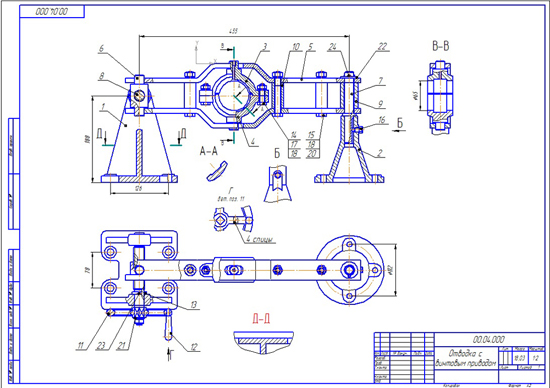

Отводка с винтовым приводом 00.04.000 сборочный чертеж
Отводка с винтовым приводом 00.04.000 спецификация
Корпус 00.04.001
Стойка 00.04.002
Полукольцо верхнее 00.04.003
Полукольцо нижнее 00.04.004
Рычаг 00.04.005
Траверса 00.04.006
Ось 00.04.007
Винт 00.04.008
Втулка 00.04.009
Втулка 00.04.010
Маховик 00.04.011
Ручка 00.04.012
Кольцо 00.04.013
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Суббота, 23.09.2023, 07:24 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33741
Статус: Offline
| Отводка с винтовым приводом 00.04.000
Отводка с винтовым приводом 00.04.000 сб
Отводка с винтовым приводом 00.04.000 спецификация
Отводка с винтовым приводом 00.04.000 3d сборка
Отводка с винтовым приводом 00.04.000 деталирование
Отводка с винтовым приводом 00.04.000 деталировка
Отводка с винтовым приводом 00.04.000 чертежи
Корпус 00.04.001
Стойка 00.04.002
Полукольцо верхнее 00.04.003
Полукольцо нижнее 00.04.004
Рычаг 00.04.005
Траверса 00.04.006
Ось 00.04.007
Винт 00.04.008
Втулка 00.04.009
Втулка 00.04.010
Маховик 00.04.011
Ручка 00.04.012
Кольцо 00.04.013
Отводка с винтовым приводом 00.04.000 СКАЧАТЬ
|
| |
| |
