Насос шестеренчатый 00.06.000 сб

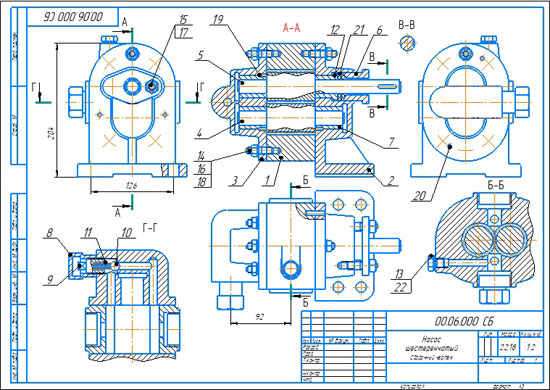

Насос шестеренчатый сборочный чертеж
Насос шестеренчатый чертежи
Насос шестеренчатый деталирование
Насос шестеренчатый скачать

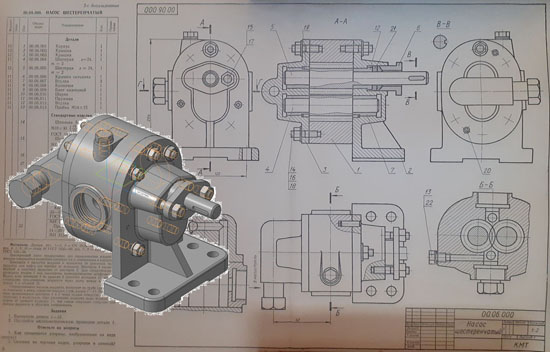

Насос шестеренчатый 3д модель

Шестеренный насос предназначен для перекачивания жидкости, которое совершается впадинами шестерен 4 и 5, помещенных в корпусе 1.
Шестерня 5 является ведущей и вращается от двигателя через редуктор или муфту (на чертеже не показано). Шестерня 4 является ведомой и получает вращение от шестерни 5. Для предупреждения проворота втулок 7 они закреплены цилиндрическими штифтами 19.
выход вала шестерни 5 из крышки 2 уплотнен кольцами 21, препятствующими просачиванию жидкости через зазор между валом шестерни 5 и втулкой 12.
Перекачиваемая насосом жидкость поступает по трубе в левое отверстие корпуса 1 (см.разрез Г-Г). Под давлением вращающихся шестерен 4 и 5 через правое отверстие жидкость поступает в магистраль. При увеличении давления выше нормального шарик 10 сжимает пружину 11, тем самым открывает отверстие для выхода жидкости в обратном направлении.

Насос шестеренчатый 00.06.000 сб
Насос шестеренчатый 00.06.000 спецификация
Корпус 00.06.001
Крышка 00.06.002
Крышка 00.06.003
Шестерня z=24, m=2 00.06.004
Шестерня z=24, m=2 00.06.005
Крышка сальника 00.06.006
Втулка 00.06.007
Колпачок 00.06.008
Винт нажимной 00.06.009
Шарик 00.06.010
Пружина 00.06.011
Втулка 00.06.012
Пробка М14х15 00.06.013

Насос шестеренчатый 00.06.000 СКАЧАТЬ
