Клапан обратный 00.11.000

Обратный клапан устанавливают на трубах, соединяющих резервуар с прибором.
Жидкость, поступающая под давлением из нагнетательного прибора через правое отверстие в полость корпуса поз. 1, перемещает клапан поз. 3 и сжимает пружину поз. 5. При падении давления жидкости под действием пружины клапан закрывает отверстие корпуса, преграждая тем самым обратный выход жидкости. Верхнее отверстие корпуса предназначено для продувки трубопровода.

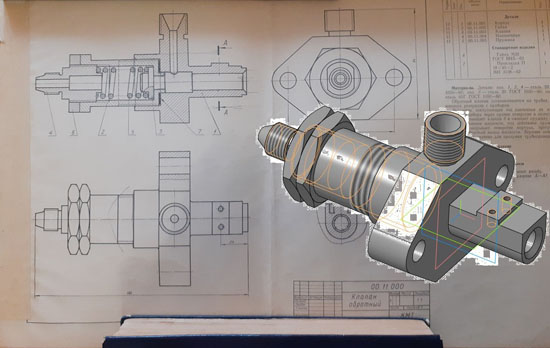

Клапан обратный 00.11.000 сборочный чертеж
Клапан обратный 00.11.000 спецификация
Корпус 00.11.001
Гайка 00.11.002
Клапан 00.11.003
Наконечник 00.11.004
Пружина 00.11.005
