Цилиндр пневматический 00.38.000

Пневматический цилиндр состоит из корпуса 1, на который навинчивается цилиндр 2. Для предотвращения самоотвинчивания при сотрясении предусмотрена гайка 8, при помощи которой можно создать необходимый натяг между резьбами корпуса 1 и цилиндра 2.
Вилка 4 соединяется со штоком поршня 3 резьбой М20.
Воздух под давлением подается через распределительный клапан по трубопроводу, конец которого ввертывается в штуцер 6. Воздух используется для премещения поршня 3 только в одном направлении - влево. Обратное движение поршня, производит звено механизма (на чертеже не показано), соединенное с серьгой 4. Использованный воздух выходит через тот же штуцер 6 в атмосферу.

Цилиндр пневматический 00.38.000 сб
Цилиндр пневматический 00.38.000 спецификация
Цилиндр пневматический 00.38.000 3d сборка

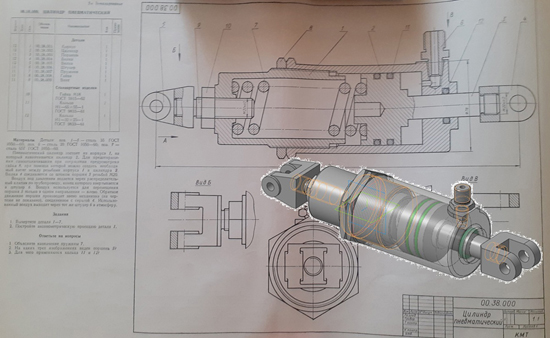

Цилиндр пневматический 00.38.000 чертежи
Цилиндр пневматический 3107.038.000.000
Цилиндр пневматический 3107.038.000.000 ЧЕРТЕЖ
Корпус 00.38.001
Цилиндр 00.38.002
Поршень 00.38.003
Вилка 00.38.004
Вилка 00.38.005
Штуцер 00.38.006
Пружина 00.38.007
Гайка 00.38.008
Винт 00.38.009

Цилиндр пневматический 00.38.000 СКАЧАТЬ
