Прихват 00.15.000 (ЧЕРТЕЖИ И 3Д МОДЕЛИ ГОТОВЫЕ)

Прихват 00.15.000

engineerklub

Дата: Понедельник, 22.05.2023, 09:45 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 33741

Репутация: 0

Статус: Offline

Прихват 00.15.000

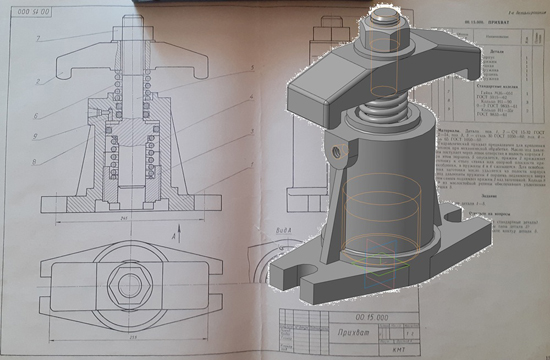

Гидравлический прихват предназначен для закрепления заготовок при механической обработке.

Масло под давлением поступает через левое отверстие в полость корпуса 1. При этом поршень 5 опускается, прижим 2 прижимает заготовку к столу станка или опорной плоскости приспособления, а пружины 4 и 6 сжимаются. Для освобождения заготовки масло удаляется из полости корпуса, под действием пружины 4 поршень поднимается вверх и прижим освобождает заготовку. Кольца 8 и 9 из маслостойкой резины обеспечивают уплотнение поршня 5.

Прихват 00.15.000 сб
Прихват 00.15.000 спецификация
Прихват 00.15.000 3d сборка
Прихват 00.15.000 разнос сборки
Прихват 00.15.000 чертежи
Корпус 00.15.001
Прижим 00.15.002
Стакан 00.15.003
Пружина 00.15.004
Поршень 00.15.005
Пружина 00.15.006

Прихват 00.15.000 СКАЧАТЬ
