Цилиндр пневматический качающийся 00.28.000

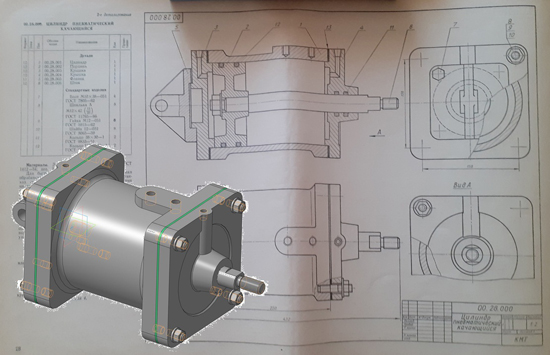

Для быстрой установки и надежногозакрепления обрабатываемых деталей на металлообрабатывающих станках применяется приспособления с пневматическими цилиндрами. Изображенный на чертеже пневматический цилиндр является качающимся и крепится к станку специальными шарнирными устройствами. Основными элементами пневматического цилиндра является цилиндр 1 и поршень 2.
В цилиндр через отверстия крышек 3 и 4 то с одной, то с другой стороны поршня 2 попеременно подводят сжатый воздух, под действием которого поршень совершает возвратнл-поступательное движение. К правому концу штока 6 присоединяется звено механизма, которому шток сообщает возвратно-поступательное движение. Поршень 2 внутри цилиндра и шток 6 внутри отверстия крышки 4 уплотнены кольцами 11 и 12.

Цилиндр пневматический качающийся 00.28.000 сб
Цилиндр пневматический качающийся 00.28.000 спецификация
Цилиндр пневматический качающийся 00.28.000 3d сборка
Цилиндр пневматический качающийся 00.28.000 чертежи
Цилиндр 00.28.001
Поршень 00.28.002
Крышка 00.28.003
Крышка 00.28.004
Фланец 00.28.005
Шток 00.28.006

Цилиндр пневматический качающийся 00.28.000 СКАЧАТЬ
