Цанговый патрон МЧ.16.00.00 (Контрольная работа)

Цанговый патрон МЧ.16.00.00

engineerklub

Дата: Среда, 14.10.2020, 09:34 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 34001

Репутация: 0

Статус: Offline

Цанговый патрон сборочный чертеж
Цанговый патрон чертежи
Цанговый патрон деталирование
Цанговый патрон скачать

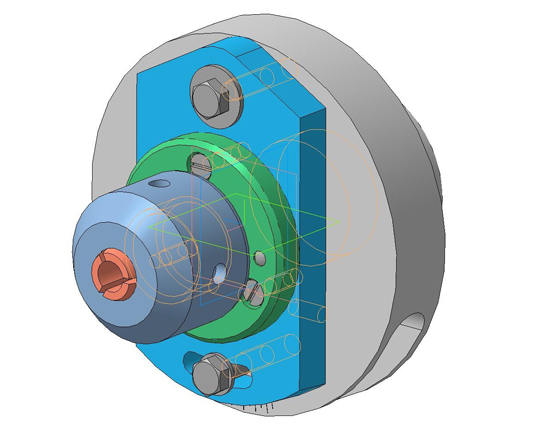

Цанговый патрон 3д модель

Патрон цанговый служит для обработки эксцентрично расположенного отверстия во втулке и эксцентричного валика. Приспособление монтируется на планшайбе 1, которая навертывается на резьбовую часть шпинделя (М48 х 3) токарного станка. На планшайбе с помощью втулки 2 установлены поворотная планка 3, несущая втулка 4. Обрабатываемую деталь закладывают в отверстие цанги б, базируясь на наружной цилиндрической поверхности и упираясь в торец втулки 4. Закрепляются детали навинчиванием колпачка 5 на резьбу втулки 4. Внутренняя коническая поверхность колпачка 5, перемещаясь по конической поверхности цанги б, сжимает и закрепляет деталь. Смещение центра цанги относительно оси вращения определяется фиксатором 7.

Цанговый патрон МЧ.16.00.00 сборочный чертеж
Цанговый патрон МЧ.16.00.00 спецификация
Планшайба МЧ.16.00.01
Втулка МЧ.16.00.02
Планка поворотная МЧ.16.00.03
Втулка МЧ.16.00.04
Колпачок МЧ.16.00.05
Цанга МЧ.16.00.06
Фиксатор МЧ.16.00.07

СКАЧАТЬ
