Приспособление для фрезерования МЧ.17.00.00 (Контрольная работа)

Приспособление для фрезерования МЧ.17.00.00

engineerklub

Дата: Среда, 14.10.2020, 09:48 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 33955

Репутация: 0

Статус: Offline

Приспособление для фрезерования сборочный чертеж
Приспособление для фрезерования чертежи
Приспособление для фрезерования деталирование
Приспособление для фрезерования скачать

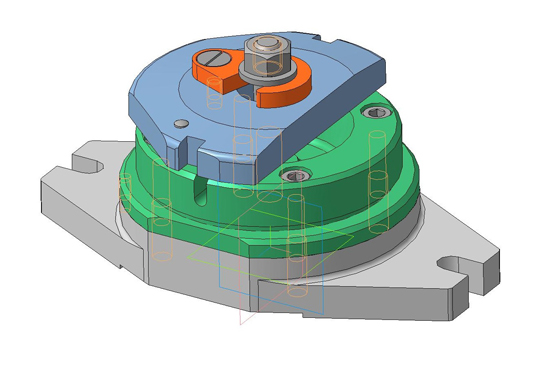

Приспособление для фрезерования 3д модель

Приспособление для фрезерования служит для разрезки и фрезерования сквозного ступенчатого паза в полукольце. Приспособление состоит из основания 1, на котором смонтированы установочный стакан 2 и зажимной механизм. Обрабатываемая деталь базируется по внутренней поверхности и устанавливается на торец стакана 2. С целью обеспечения правильного расположения обрабатываемой детали относительно оси вращения используется съёмный фиксатор (на чертеже не показан). Закрепляют деталь с помощью съёмной планки 3 и откидного крюка 4 при навинчивании гайки 10 на резьбовую шпильку 12. Описываемое приспособление устанавливается на круглый поворотный стол вертикально-фрезерного станка и закрепляется на нём пальцем 6 и шпонкой 5. Крепление на стенке осуществляется болтами.

Приспособление для фрезерования МЧ.17.00.00 сборочный чертеж
Приспособление для фрезерования МЧ.17.00.00 спецификация
Основание МЧ.17.00.01
Стакан МЧ.17.00.02
Планка съемная МЧ.17.00.03
Крючок МЧ.17.00.04
Шпонка МЧ.17.00.05
Палец МЧ.17.00.06
Винт МЧ.17.00.07

СКАЧАТЬ
