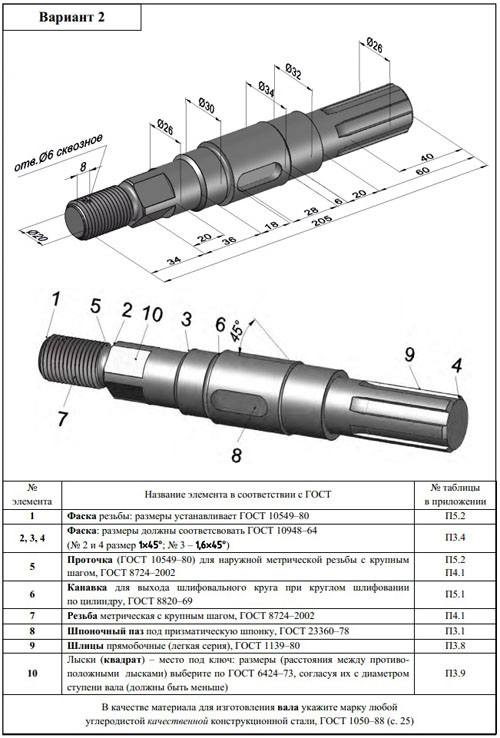

| Вал БНТУ.ИГ0000.002 ЧЕРТЕЖ
Вал. Вариант 2 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1 - Фаска резьбы: размеры устанавливает ГОСТ 10549–80
2, 3, 4 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 2 и 4 размер 1х45°; № 3 – 1,6х45°)
5 - Проточка (ГОСТ 10549–80) для наружной метрической резьбы с крупным шагом, ГОСТ 8724–2002
6 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
7 - Резьба метрическая с крупным шагом, ГОСТ 8724–2002
8 - Шпоночный паз под призматическую шпонку, ГОСТ 23360–78
9 - Шлицы прямобочные (легкая серия), ГОСТ 1139–80
10 - Лыски (квадрат) – место под ключ: размеры (расстояния между противоположными лысками) выберите по ГОСТ 6424–73, согласуя их с диаметром ступени вала (должны быть меньше)
В качестве материала для изготовления вала укажите марку любой углеродистой качественной конструкционной стали, ГОСТ 1050–88
Вал БНТУ.ИГ0000.002 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 06.05.2026, 12:59 | Сообщение # 17 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38768
Статус: Offline

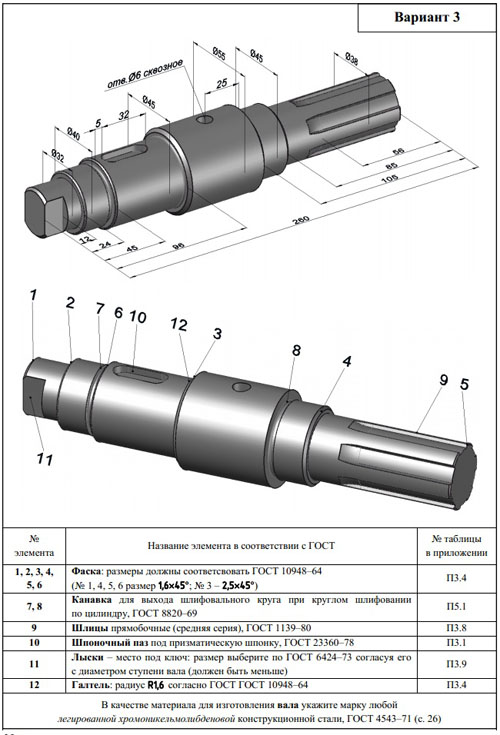

| Вал БНТУ.ИГ0000.003 ЧЕРТЕЖ
Вал. Вариант 3 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1, 2, 3, 4, 5, 6 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1, 4, 5, 6 размер 1,6х45°; № 3 – 2,5х45°)
7, 8 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
9 - Шлицы прямобочные (средняя серия), ГОСТ 1139–80
10 - Шпоночный паз под призматическую шпонку, ГОСТ 23360–78
11 - Лыски – место под ключ: размер выберите по ГОСТ 6424–73 согласуя его с диаметром ступени вала (должен быть меньше)
12 - Галтель: радиус R1,6 согласно ГОСТ ГОСТ 10948–64
В качестве материала для изготовления вала укажите марку любой легированной хромоникельмолибденовой конструкционной стали, ГОСТ 4543–71
Вал БНТУ.ИГ0000.003 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 06.05.2026, 13:00 | Сообщение # 18 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38768
Статус: Offline

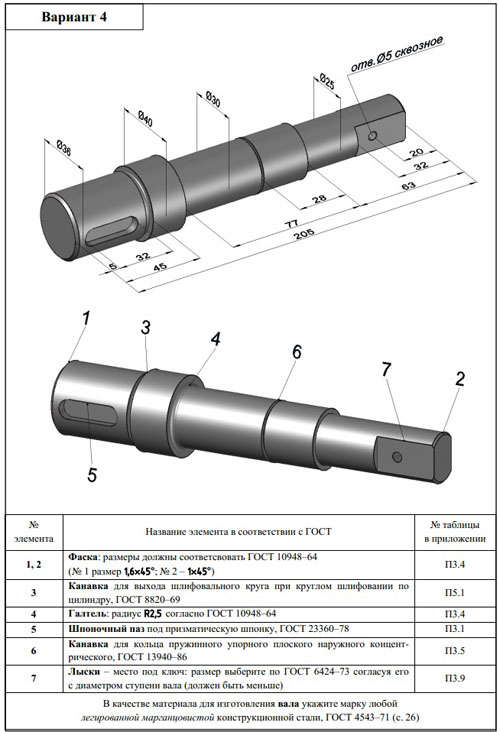

| Вал БНТУ.ИГ0000.004 ЧЕРТЕЖ
Вал. Вариант 4 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1, 2 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1 размер 1,6х45°; № 2 – 1х45°)
3 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
4 - Галтель: радиус R2,5 согласно ГОСТ 10948–64
5 - Шпоночный паз под призматическую шпонку, ГОСТ 23360–78
6 - Канавка для кольца пружинного упорного плоского наружного концентрического, ГОСТ 13940–86
7 - Лыски – место под ключ: размер выберите по ГОСТ 6424–73 согласуя его с диаметром ступени вала (должен быть меньше)
В качестве материала для изготовления вала укажите марку любой легированной марганцовистой конструкционной стали, ГОСТ 4543–71
Вал БНТУ.ИГ0000.004 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 06.05.2026, 13:01 | Сообщение # 19 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38768
Статус: Offline

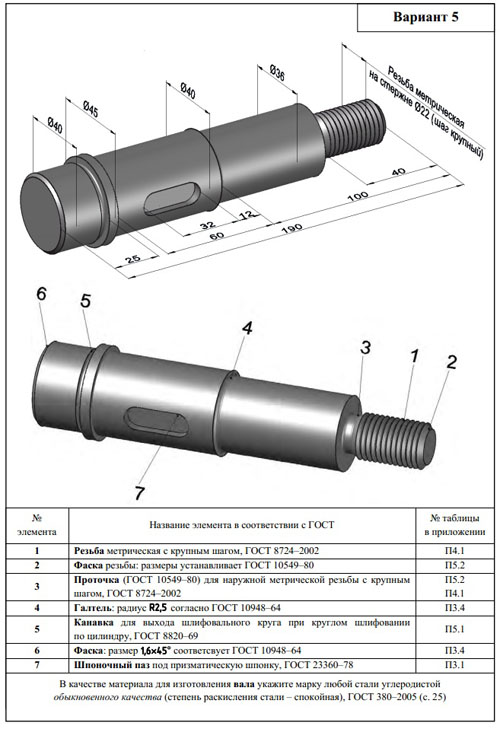

| Вал БНТУ.ИГ0000.005 ЧЕРТЕЖ
Вал. Вариант 5 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1 - Резьба метрическая с крупным шагом, ГОСТ 8724–2002
2 - Фаска резьбы: размеры устанавливает ГОСТ 10549–80
3 - Проточка (ГОСТ 10549–80) для наружной метрической резьбы с крупным шагом, ГОСТ 8724–2002
4 - Галтель: радиус R2,5 согласно ГОСТ 10948–64
5 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
6 - Фаска: размер 1,6х45° соответсвует ГОСТ 10948–64
7 - Шпоночный паз под призматическую шпонку, ГОСТ 23360–78
В качестве материала для изготовления вала укажите марку любой стали углеродистой
обыкновенного качества (степень раскисления стали – спокойная), ГОСТ 380–2005
Вал БНТУ.ИГ0000.005 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 06.05.2026, 17:12 | Сообщение # 20 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38768
Статус: Offline

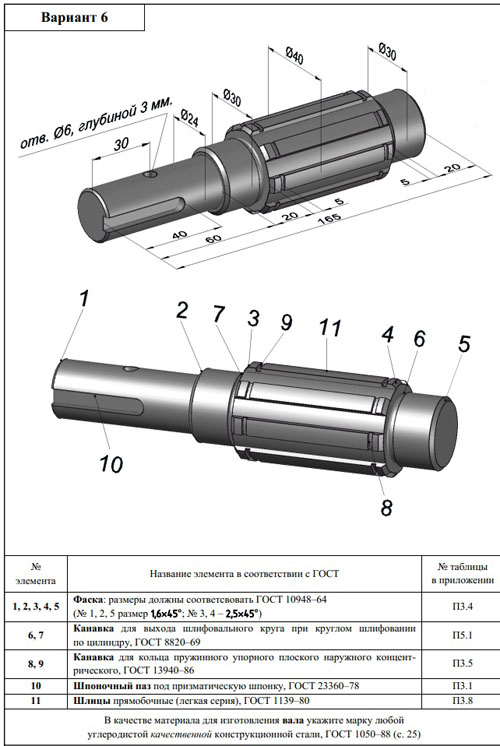

| Вал БНТУ.ИГ0000.006 ЧЕРТЕЖ
Вал. Вариант 6 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1,2,3,4,5 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1, 2, 5 размер 1,6х45°; № 3, 4 – 2,5х45°)
6,7 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
8,9 - Канавка для кольца пружинного упорного плоского наружного концентрического, ГОСТ 13940–86
10 - Шпоночный паз под призматическую шпонку, ГОСТ 23360–78
11 - Шлицы прямобочные (легкая серия), ГОСТ 1139–80
В качестве материала для изготовления вала укажите марку любой углеродистой качественной конструкционной стали, ГОСТ 1050–88
Вал БНТУ.ИГ0000.006 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 06.05.2026, 17:14 | Сообщение # 21 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38768
Статус: Offline

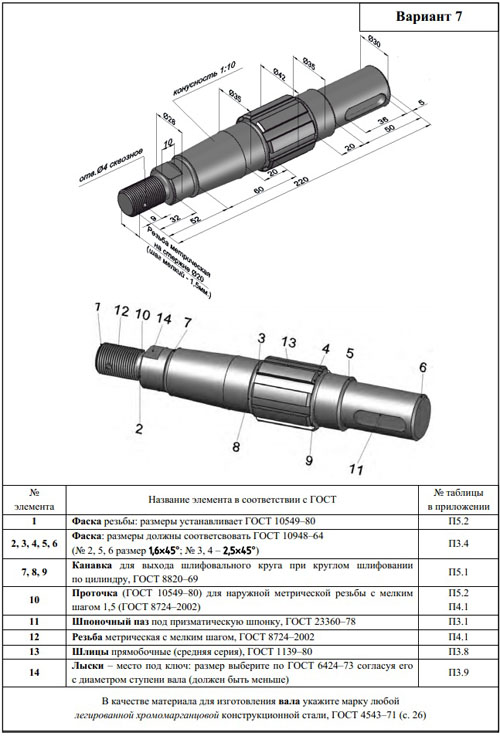

| Вал БНТУ.ИГ0000.007 ЧЕРТЕЖ
Вал. Вариант 7 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1 - Фаска резьбы: размеры устанавливает ГОСТ 10549–80
2,3,4,5,6 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 2, 5, 6 размер 1,6х45°; № 3, 4 – 2,5х45°)
7,8,9 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
10 - Проточка (ГОСТ 10549–80) для наружной метрической резьбы с мелким шагом 1,5 (ГОСТ 8724–2002)
11 - Шпоночный паз под призматическую шпонку, ГОСТ 23360–78
12 - Резьба метрическая с мелким шагом, ГОСТ 8724–2002
13 - Шлицы прямобочные (средняя серия), ГОСТ 1139–80
14 - Лыски – место под ключ: размер выберите по ГОСТ 6424–73 согласуя его с диаметром ступени вала (должен быть меньше)
В качестве материала для изготовления вала укажите марку любой легированной хромомарганцовой конструкционной стали, ГОСТ 4543–71
Вал БНТУ.ИГ0000.007 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, Вчера, 15:20 | Сообщение # 22 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38768
Статус: Offline

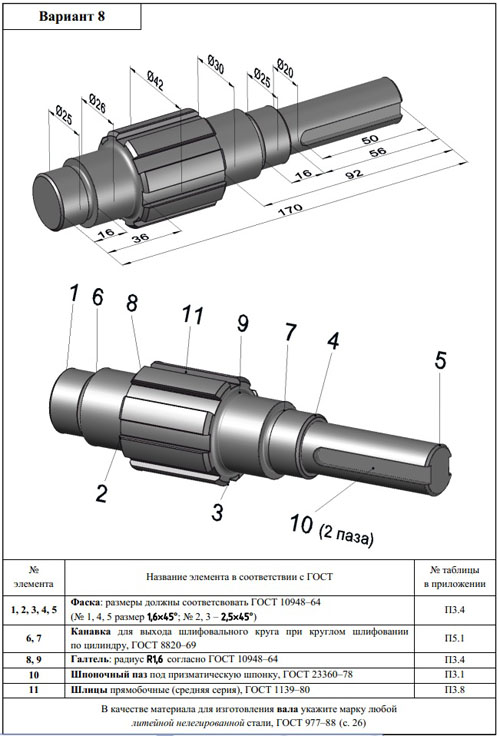

| Вал БНТУ.ИГ0000.008 ЧЕРТЕЖ
Вал. Вариант 8 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1,2,3,4,5 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1, 4, 5 размер 1,6х45°; № 2, 3 – 2,5х45°)
6,7 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
8,9 - Галтель: радиус R1,6 согласно ГОСТ 10948–64
10 - Шпоночный паз под призматическую шпонку, ГОСТ 23360–78
11 - Шлицы прямобочные (средняя серия), ГОСТ 1139–80
В качестве материала для изготовления вала укажите марку любой литейной нелегированной стали, ГОСТ 977–88
Вал БНТУ.ИГ0000.008 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, Вчера, 15:21 | Сообщение # 23 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38768
Статус: Offline

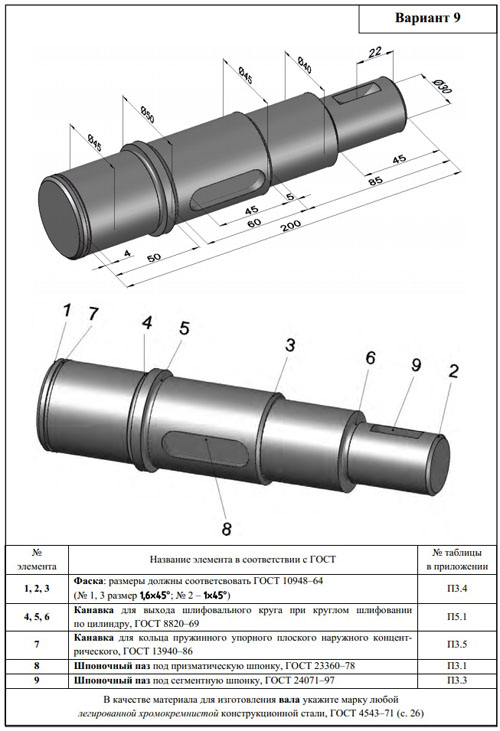

| Вал БНТУ.ИГ0000.009 ЧЕРТЕЖ
Вал. Вариант 9 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1,2,3 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1, 3 размер 1,6х45°; № 2 – 1х45°)
4,5,6 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
7 - Канавка для кольца пружинного упорного плоского наружного концентрического, ГОСТ 13940–86
8 - Шпоночный паз под призматическую шпонку, ГОСТ 23360–78
9 - Шпоночный паз под сегментную шпонку, ГОСТ 24071–97
В качестве материала для изготовления вала укажите марку любой легированной хромокремнистой конструкционной стали, ГОСТ 4543–71.
Вал БНТУ.ИГ0000.009 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, Вчера, 15:22 | Сообщение # 24 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38768
Статус: Offline

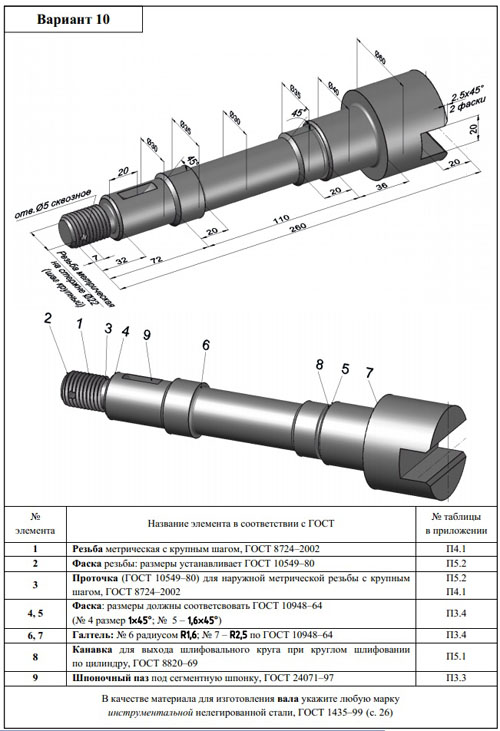

| Вал БНТУ.ИГ0000.010 ЧЕРТЕЖ
Вал. Вариант 10 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1 - Резьба метрическая с крупным шагом, ГОСТ 8724–2002
2 - Фаска резьбы: размеры устанавливает ГОСТ 10549–80
3 - Проточка (ГОСТ 10549–80) для наружной метрической резьбы с крупным шагом, ГОСТ 8724–2002
4,5 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 4 размер 1х45°; № 5 – 1,6х45°)
6,7 - Галтель: № 6 радиусом R1,6; № 7 – R2,5 по ГОСТ 10948–64
8 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
9 - Шпоночный паз под сегментную шпонку, ГОСТ 24071–97
В качестве материала для изготовления вала укажите любую марку инструментальной нелегированной стали, ГОСТ 1435–99.
Вал БНТУ.ИГ0000.010 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, Вчера, 15:23 | Сообщение # 25 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38768
Статус: Offline

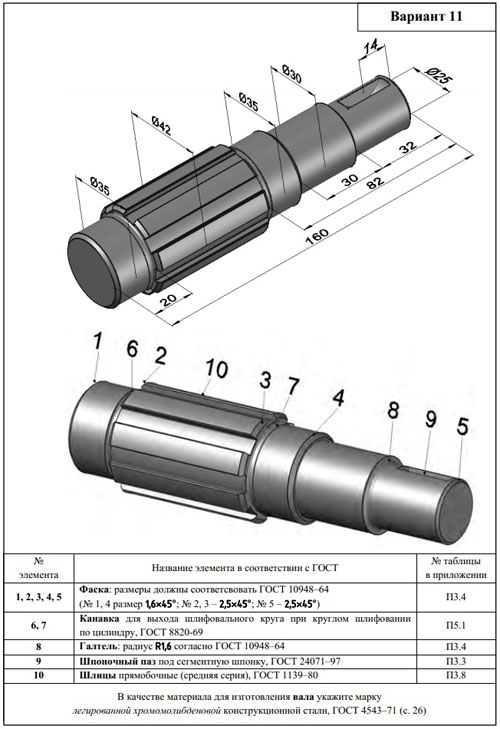

| Вал БНТУ.ИГ0000.011 ЧЕРТЕЖ
Вал. Вариант 11 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1,2,3,4,5 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1, 4 размер 1,6х45°; № 2, 3 – 2,5х45°; № 5 – 2,5х45°)
6,7 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820-69
8 - Галтель: радиус R1,6 согласно ГОСТ 10948–64
9 - Шпоночный паз под сегментную шпонку, ГОСТ 24071–97
10 - Шлицы прямобочные (средняя серия), ГОСТ 1139–80
В качестве материала для изготовления вала укажите марку легированной хромомолибденовой конструкционной стали, ГОСТ 4543–71
Вал БНТУ.ИГ0000.011 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, Вчера, 15:24 | Сообщение # 26 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38768
Статус: Offline

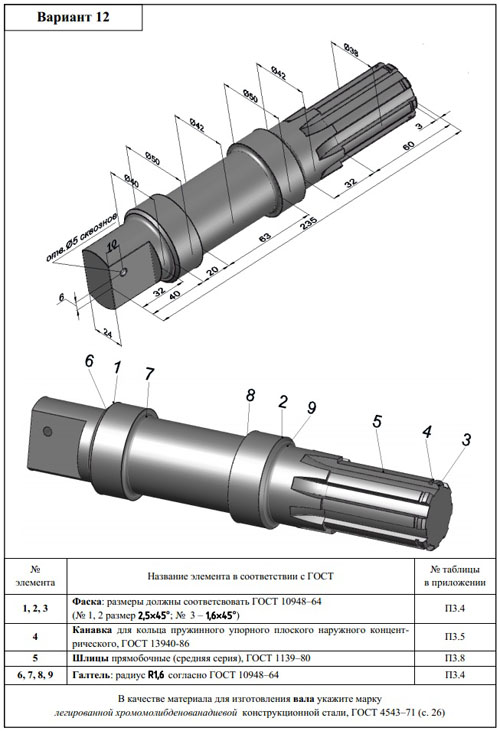

| Вал БНТУ.ИГ0000.012 ЧЕРТЕЖ
Вал. Вариант 12 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1,2,3 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1, 2 размер 2,5х45°; № 3 – 1,6х45°)
4 - Канавка для кольца пружинного упорного плоского наружного концентрического, ГОСТ 13940-86
5 - Шлицы прямобочные (средняя серия), ГОСТ 1139–80
6,7,8,9 - Галтель: радиус R1,6 согласно ГОСТ 10948–64
В качестве материала для изготовления вала укажите марку легированной хромомолибденованадиевой конструкционной стали, ГОСТ 4543–71
Вал БНТУ.ИГ0000.012 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, Вчера, 15:25 | Сообщение # 27 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38768
Статус: Offline

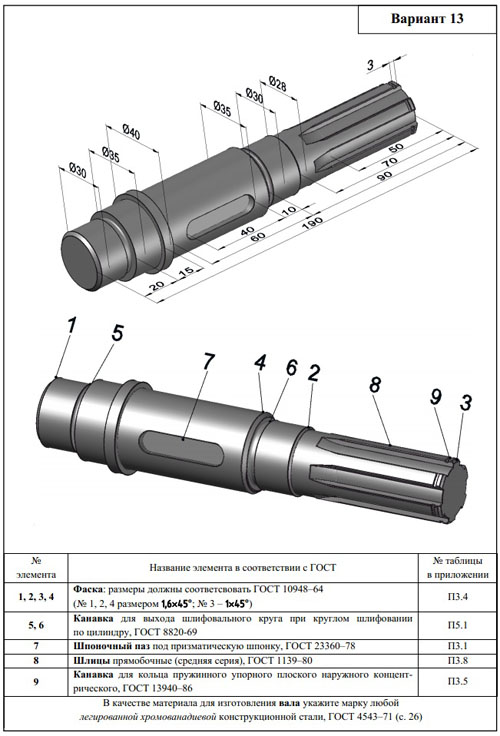

| Вал БНТУ.ИГ0000.013 ЧЕРТЕЖ
Вал. Вариант 13 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1,2,3,4 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1, 2, 4 размером 1,6х45°; № 3 – 1х45°)
5,6 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820-69
7 - Шпоночный паз под призматическую шпонку, ГОСТ 23360–78
8 - Шлицы прямобочные (средняя серия), ГОСТ 1139–80
9 - Канавка для кольца пружинного упорного плоского наружного концентрического, ГОСТ 13940–86
В качестве материала для изготовления вала укажите марку любой легированной хромованадиевой конструкционной стали, ГОСТ 4543–71.
Вал БНТУ.ИГ0000.013 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, Вчера, 15:26 | Сообщение # 28 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38768
Статус: Offline

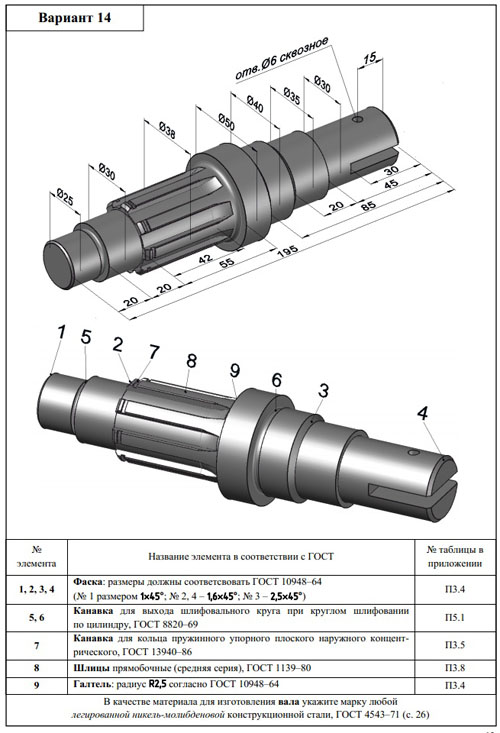

| Вал БНТУ.ИГ0000.014 ЧЕРТЕЖ
Вал. Вариант 14 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1,2,3,4 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1 размером 1х45°; № 2, 4 – 1,6х45°; № 3 – 2,5х45°)
5,6 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
7 - Канавка для кольца пружинного упорного плоского наружного концентрического, ГОСТ 13940–86
8 - Шлицы прямобочные (средняя серия), ГОСТ 1139–80
9 - Галтель: радиус R2,5 согласно ГОСТ 10948–64
В качестве материала для изготовления вала укажите марку любой легированной никель-молибденовой конструкционной стали, ГОСТ 4543–71.
Вал БНТУ.ИГ0000.014 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Четверг, Вчера, 15:27 | Сообщение # 29 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38768
Статус: Offline

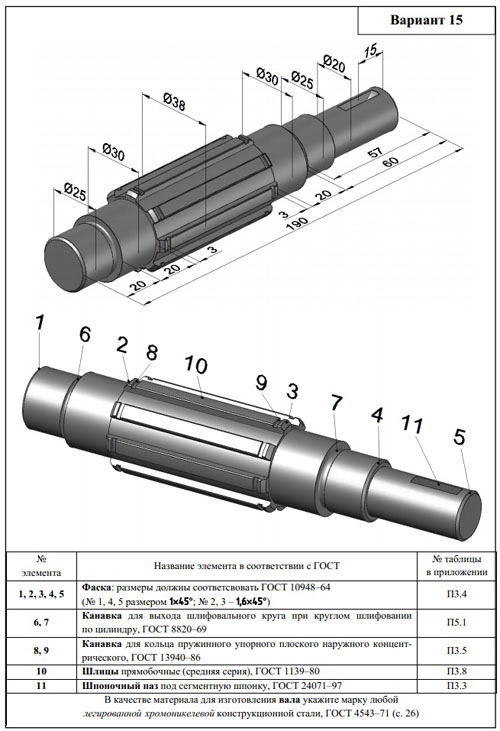

| Вал БНТУ.ИГ0000.015 ЧЕРТЕЖ
Вал. Вариант 15 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1,2,3,4,5 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1, 4, 5 размером 1х45°; № 2, 3 – 1,6х45°)
6,7 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
8,9 - Канавка для кольца пружинного упорного плоского наружного концентрического, ГОСТ 13940–86
10 - Шлицы прямобочные (средняя серия), ГОСТ 1139–80
11 - Шпоночный паз под сегментную шпонку, ГОСТ 24071–97
В качестве материала для изготовления вала укажите марку любой легированной хромоникелевой конструкционной стали, ГОСТ 4543–71.
Вал БНТУ.ИГ0000.015 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, Сегодня, 06:35 | Сообщение # 30 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38768
Статус: Offline
| Винт ходовой БНТУ.ИГ0000.018 ЧЕРТЕЖ
Винт ходовой. Вариант 18 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1 - Фаска резьбы: размеры устанавливает ГОСТ 10549–80
2,3,4,5 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1 и 5 размером 1,6х5°; № 3 и 4 – 2,5х45°)
6,7 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
8 - Резьба метрическая с крупным шагом, ГОСТ 8724–2002
9 - Проточка (ГОСТ 10549–80) для наружной метрической резьбы с крупным шагом, ГОСТ 8724–2002
10 - Резьба прямоугольная (нестандартная, рис. 2.9)
В качестве материала для изготовления винта ходового укажите марку любого медно-цинкового сплава, обрабатываемого давлением – сложнолегированной латуни, ГОСТ 15527–2004.
Винт ходовой БНТУ.ИГ0000.018 СКАЧАТЬ
|
| |
|
|
