Построение сечений вала
|
|
| engineerklub | Дата: Суббота, 09.05.2026, 05:19 | Сообщение # 31 |
 Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Offline

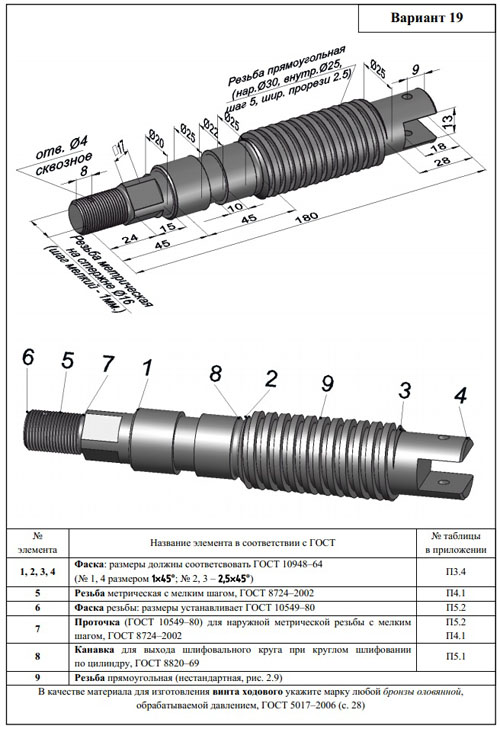

| Винт ходовой БНТУ.ИГ0000.019 ЧЕРТЕЖ
Винт ходовой. Вариант 19 ЧЕРТЕЖ
№ элемента
1,2,3,4 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1, 4 размером 1х45°; № 2, 3 – 2,5х45°)
5 - Резьба метрическая с мелким шагом, ГОСТ 8724–2002
6 - Фаска резьбы: размеры устанавливает ГОСТ 10549–80
7 - Проточка (ГОСТ 10549–80) для наружной метрической резьбы с мелким шагом, ГОСТ 8724–2002
8 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
9 - Резьба прямоугольная (нестандартная, рис. 2.9)
В качестве материала для изготовления винта ходового укажите марку любой бронзы оловянной, обрабатываемой давлением, ГОСТ 5017–2006
Винт ходовой. Вариант 19 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Суббота, 09.05.2026, 05:20 | Сообщение # 32 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Offline

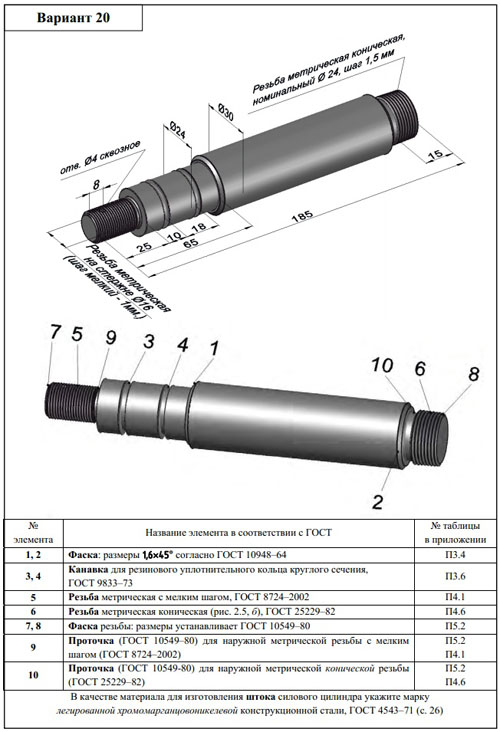

| Шток БНТУ.ИГ0000.020 ЧЕРТЕЖ
Шток Вариант 20 ЧЕРТЕЖ
№ элемента
1,2 - Фаска: размеры 1,6х45° согласно ГОСТ 10948–64
3,4 - Канавка для резинового уплотнительного кольца круглого сечения, ГОСТ 9833–73.
5 - Резьба метрическая с мелким шагом, ГОСТ 8724–2002
6 - Резьба метрическая коническая (рис. 2.5, б), ГОСТ 25229–82
7,8 - Фаска резьбы: размеры устанавливает ГОСТ 10549–80
9 - Проточка (ГОСТ 10549–80) для наружной метрической резьбы с мелким шагом (ГОСТ 8724–2002).
10 - Проточка (ГОСТ 10549-80) для наружной метрической конической резьбы (ГОСТ 25229–82).
В качестве материала для изготовления штока силового цилиндра укажите марку легированной хромомарганцовоникелевой конструкционной стали, ГОСТ 4543–71.
Шток Вариант 20 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Суббота, 09.05.2026, 05:21 | Сообщение # 33 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Offline

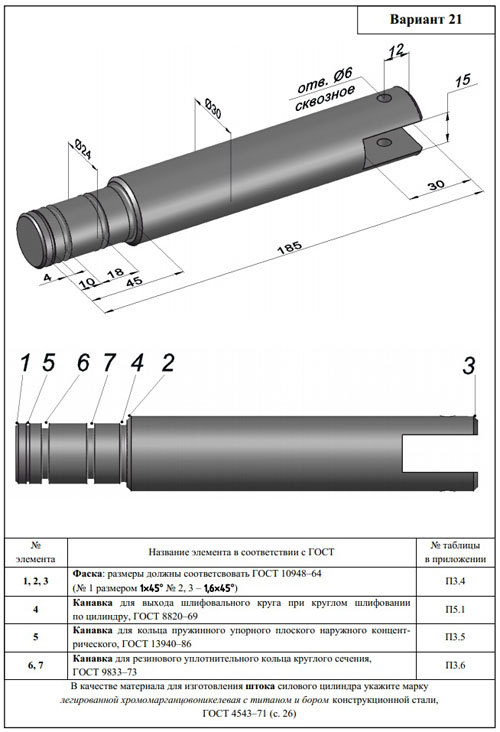

| Шток БНТУ.ИГ0000.021 ЧЕРТЕЖ
Шток Вариант 21 ЧЕРТЕЖ
№ элемента
1,2,3 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1 размером 1х45° № 2, 3 – 1,6х45°)
4 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69.
5 - Канавка для кольца пружинного упорного плоского наружного концентрического, ГОСТ 13940–86
6,7 - Канавка для резинового уплотнительного кольца круглого сечения, ГОСТ 9833–73
В качестве материала для изготовления штока силового цилиндра укажите марку легированной хромомарганцовоникелевая с титаном и бором конструкционной стали, ГОСТ 4543–71.
Шток Вариант 21 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Суббота, 09.05.2026, 05:21 | Сообщение # 34 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Offline

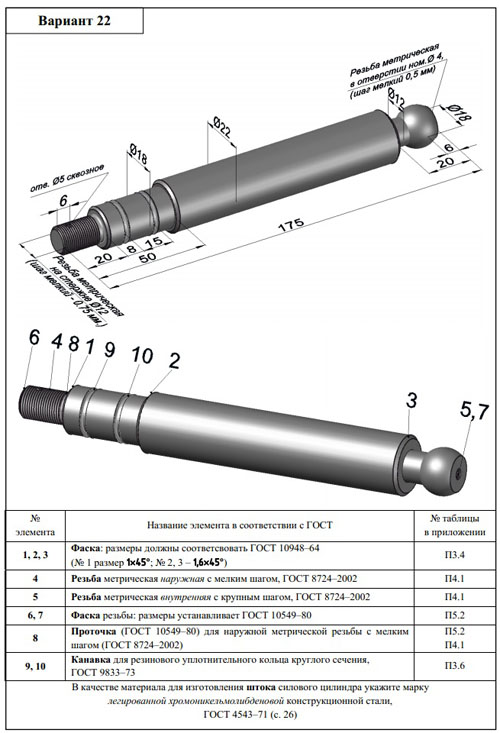

| Шток БНТУ.ИГ0000.022 ЧЕРТЕЖ
Шток Вариант 22 ЧЕРТЕЖ
№ элемента
1,2,3 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1 размер 1х45°; № 2, 3 – 1,6х45°)
4 - Резьба метрическая наружная с мелким шагом, ГОСТ 8724–2002
5 - Резьба метрическая внутренняя с крупным шагом, ГОСТ 8724–2002
6,7 - Фаска резьбы: размеры устанавливает ГОСТ 10549–80
8 - Проточка (ГОСТ 10549–80) для наружной метрической резьбы с мелким шагом (ГОСТ 8724–2002)
9,10 - Канавка для резинового уплотнительного кольца круглого сечения, ГОСТ 9833–73
В качестве материала для изготовления штока силового цилиндра укажите марку легированной хромоникельмолибденовой конструкционной стали, ГОСТ 4543–71
Шток БНТУ.ИГ0000.022 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Суббота, 09.05.2026, 05:22 | Сообщение # 35 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Offline

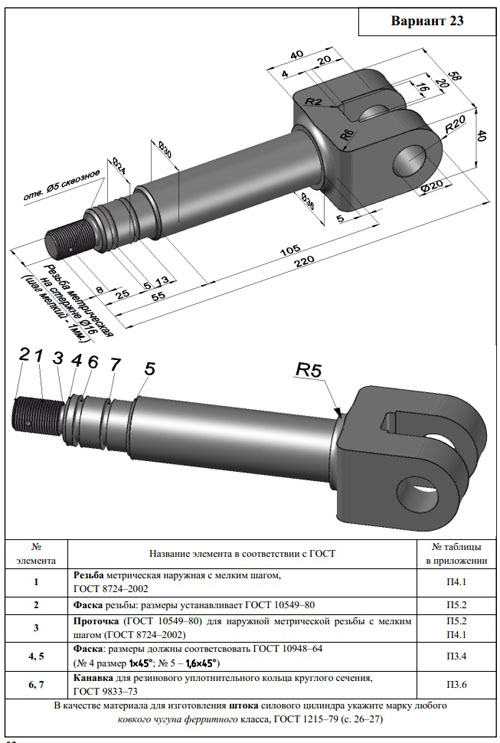

| Шток БНТУ.ИГ0000.023 ЧЕРТЕЖ
Шток Вариант 23 ЧЕРТЕЖ
№ элемента
1 - Резьба метрическая наружная с мелким шагом, ГОСТ 8724–2002
2 - Фаска резьбы: размеры устанавливает ГОСТ 10549–80
3 - Проточка (ГОСТ 10549–80) для наружной метрической резьбы с мелким шагом (ГОСТ 8724–2002)
4,5 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 4 размер 1х45°; № 5 – 1,6х45°)
6,7 - Канавка для резинового уплотнительного кольца круглого сечения, ГОСТ 9833–73
В качестве материала для изготовления штока силового цилиндра укажите марку любого ковкого чугуна ферритного класса, ГОСТ 1215–79
Шток Вариант 23 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Суббота, 09.05.2026, 05:23 | Сообщение # 36 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Offline

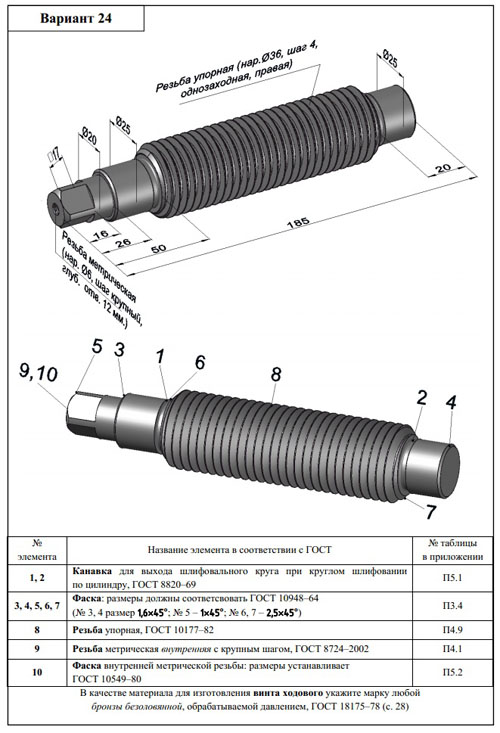

| Винт ходовой БНТУ.ИГ0000.024 ЧЕРТЕЖ
Винт ходовой Вариант 24 ЧЕРТЕЖ
№ элемента
1,2 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
3,4,5,6,7 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 3, 4 размер 1,6х45°; № 5 – 1х45°; № 6, 7 – 2,5х45°)
8 - Резьба упорная, ГОСТ 10177–82
9 - Резьба метрическая внутренняя с крупным шагом, ГОСТ 8724–2002
10 - Фаска внутренней метрической резьбы: размеры устанавливает ГОСТ 10549–80
В качестве материала для изготовления винта ходового укажите марку любой бронзы безоловянной, обрабатываемой давлением, ГОСТ 18175–78.
Винт ходовой Вариант 24 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Суббота, 09.05.2026, 05:24 | Сообщение # 37 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Offline

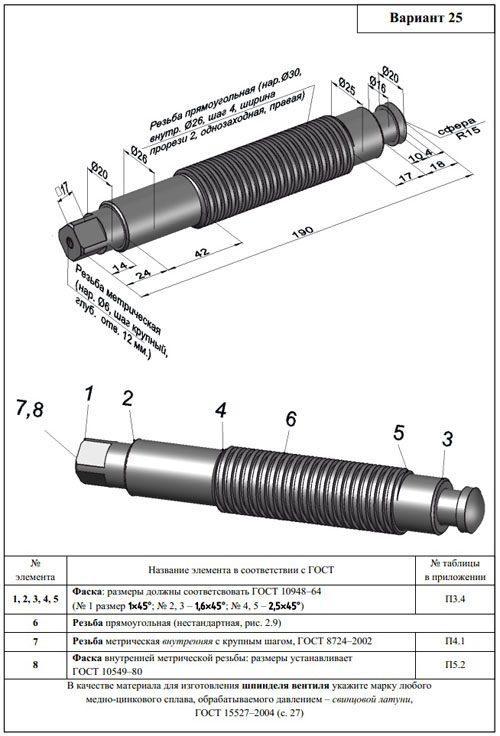

| Шпиндель вентеля БНТУ.ИГ0000.025 ЧЕРТЕЖ
Шпиндель вентеля Вариант 25 ЧЕРТЕЖ
№ элемента
1,2,3,4,5 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1 размер 1х45°; № 2, 3 – 1,6х45°; № 4, 5 – 2,5х45°)
6 - Резьба прямоугольная (нестандартная, рис. 2.9)
7 - Резьба метрическая внутренняя с крупным шагом, ГОСТ 8724–2002
8 - Фаска внутренней метрической резьбы: размеры устанавливает ГОСТ 10549–80
В качестве материала для изготовления шпинделя вентиля укажите марку любого медно-цинкового сплава, обрабатываемого давлением – свинцовой латуни, ГОСТ 15527–2004.
Шпиндель вентеля Вариант 25 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Суббота, 09.05.2026, 05:25 | Сообщение # 38 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Offline

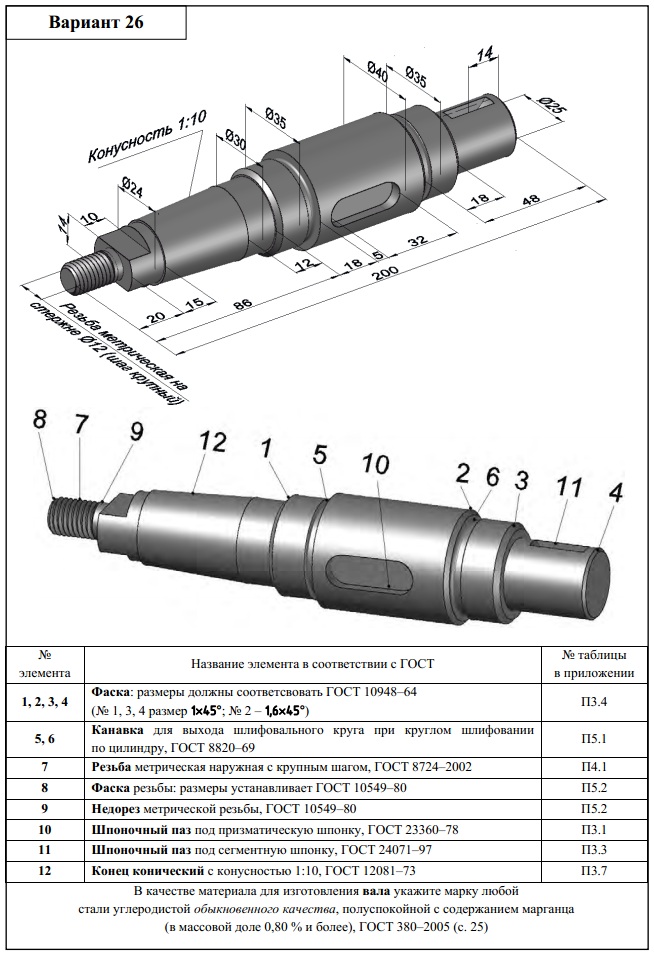

| Вал БНТУ.ИГ0000.026 ЧЕРТЕЖ
Вал Вариант 26 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1, 2, 3, 4 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1, 3, 4 размер 1х45°; № 2 – 1,6х45°)
5,6 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
7- Резьба метрическая наружная с крупным шагом, ГОСТ 8724–2002
8 - Фаска резьбы: размеры устанавливает ГОСТ 10549–80
9 - Недорез метрической резьбы, ГОСТ 10549–80
10 - Шпоночный паз под призматическую шпонку, ГОСТ 23360–78
11 - Шпоночный паз под сегментную шпонку, ГОСТ 24071–97
12 - Конец конический с конусностью 1:10, ГОСТ 12081–73
В качестве материала для изготовления вала укажите марку любой стали углеродистой обыкновенного качества, полуспокойной с содержанием марганца (в массовой доле 0,80 % и более), ГОСТ 380–2005
Вал БНТУ.ИГ0000.026 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Суббота, 09.05.2026, 05:25 | Сообщение # 39 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Offline

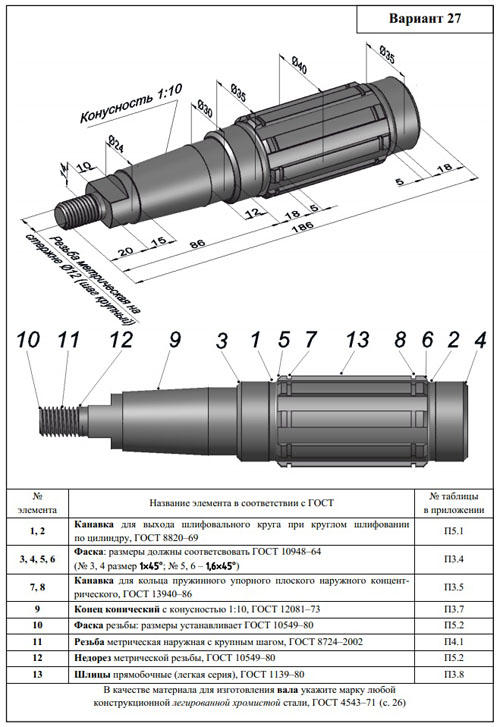

| Вал БНТУ.ИГ0000.027 ЧЕРТЕЖ
Вал Вариант 27 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1, 2 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
3,4,5,6 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 3, 4 размер 1х45°; № 5, 6 – 1,6х45°)
7,8 - Канавка для кольца пружинного упорного плоского наружного концентрического, ГОСТ 13940–86
9 - Конец конический с конусностью 1:10, ГОСТ 12081–73
10 - Фаска резьбы: размеры устанавливает ГОСТ 10549–80
11 - Резьба метрическая наружная с крупным шагом, ГОСТ 8724–2002
12 - Недорез метрической резьбы, ГОСТ 10549–80
13 - Шлицы прямобочные (легкая серия), ГОСТ 1139–80
В качестве материала для изготовления вала укажите марку любой конструкционной легированной хромистой стали, ГОСТ 4543–71.
Вал Вариант 27 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Суббота, 09.05.2026, 05:26 | Сообщение # 40 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Offline

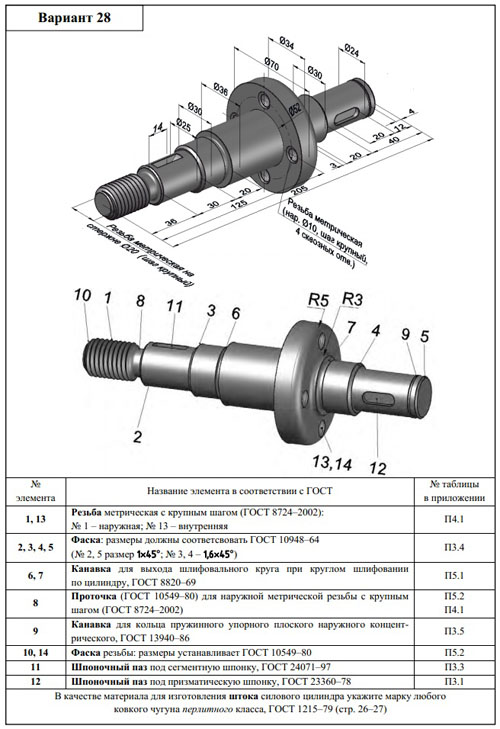

| Шток БНТУ.ИГ0000.028 ЧЕРТЕЖ
Шток Вариант 28 ЧЕРТЕЖ
№ элемента
1,13 - Резьба метрическая с крупным шагом (ГОСТ 8724–2002): № 1 – наружная; № 13 – внутренняя
2,3,4,5 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 2, 5 размер 1х45°; № 3, 4 – 1,6х45°)
6,7 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
8 - Проточка (ГОСТ 10549–80) для наружной метрической резьбы с крупным шагом (ГОСТ 8724–2002)
9 - Канавка для кольца пружинного упорного плоского наружного концентрического, ГОСТ 13940–86
10,14 - Фаска резьбы: размеры устанавливает ГОСТ 10549–80
11 - Шпоночный паз под сегментную шпонку, ГОСТ 24071–97
12 - Шпоночный паз под призматическую шпонку, ГОСТ 23360–78
В качестве материала для изготовления штока силового цилиндра укажите марку любого ковкого чугуна перлитного класса, ГОСТ 1215–79.
Шток Вариант 28 СКАЧАТЬ ЧЕРТЕЖ
|
| |
|
|
| engineerklub | Дата: Суббота, 09.05.2026, 05:27 | Сообщение # 41 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Offline

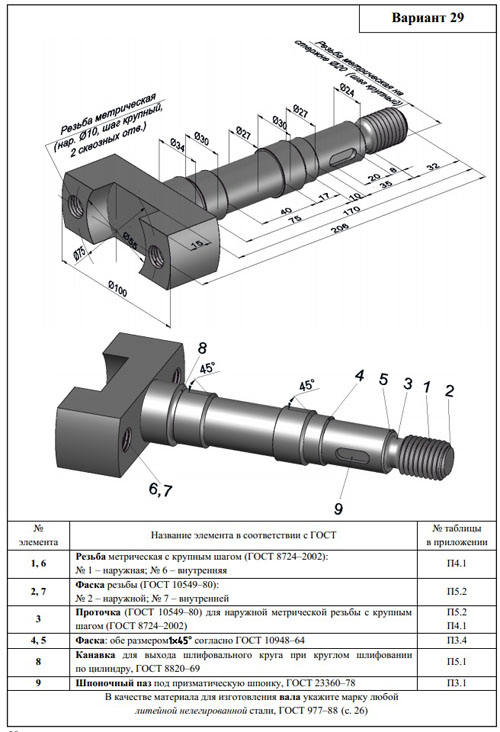

| Вал БНТУ.ИГ0000.029 ЧЕРТЕЖ
Вал Вариант 29 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1, 6 - Резьба метрическая с крупным шагом (ГОСТ 8724–2002): № 1 – наружная; № 6 – внутренняя
2,7 - Фаска резьбы (ГОСТ 10549–80): № 2 – наружной; № 7 – внутренней
3 - Проточка (ГОСТ 10549–80) для наружной метрической резьбы с крупным шагом (ГОСТ 8724–2002)
4,5 - Фаска: обе размером145° согласно ГОСТ 10948–64
8 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
9 - Шпоночный паз под призматическую шпонку, ГОСТ 23360–78
В качестве материала для изготовления вала укажите марку любой литейной нелегированной стали, ГОСТ 977–88
Вал БНТУ.ИГ0000.029 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Суббота, 09.05.2026, 05:28 | Сообщение # 42 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Offline

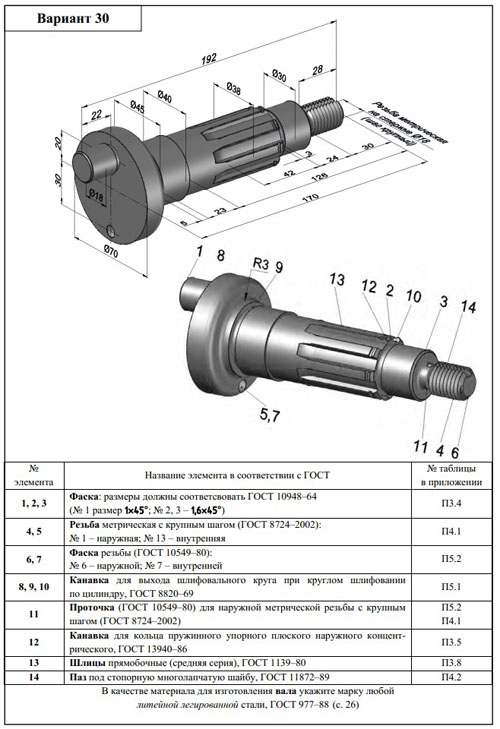

| Вал БНТУ.ИГ0000.030 ЧЕРТЕЖ
Вал Вариант 30 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1,2,3 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1 размер 1х45°; № 2, 3 – 1,6х45°)
4,5 - Резьба метрическая с крупным шагом (ГОСТ 8724–2002): № 1 – наружная; № 13 – внутренняя
6,7 - Фаска резьбы (ГОСТ 10549–80): № 6 – наружной; № 7 – внутренней
8,9,10 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
11 - Проточка (ГОСТ 10549–80) для наружной метрической резьбы с крупным шагом (ГОСТ 8724–2002)
12 - Канавка для кольца пружинного упорного плоского наружного концентрического, ГОСТ 13940–86
13 - Шлицы прямобочные (средняя серия), ГОСТ 1139–80
14 - Паз под стопорную многолапчатую шайбу, ГОСТ 11872–89
В качестве материала для изготовления вала укажите марку любой литейной легированной стали, ГОСТ 977–88
Вал Вариант 30 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Воскресенье, 10.05.2026, 08:21 | Сообщение # 43 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Offline

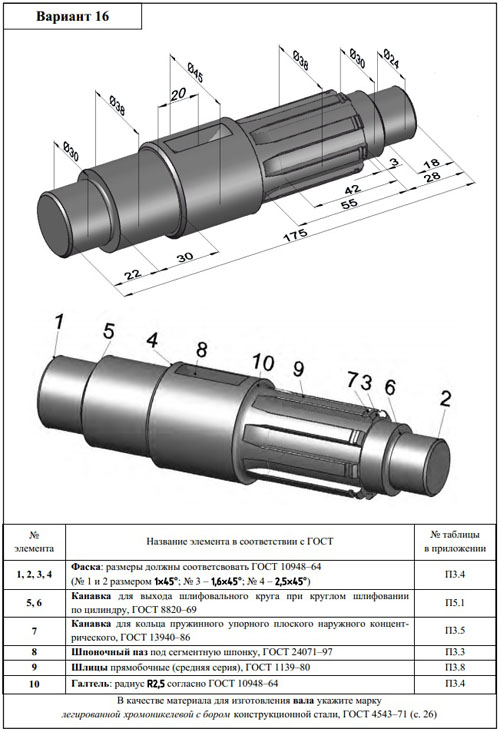

| Вал БНТУ.ИГ0000.016 ЧЕРТЕЖ
Вал ВАРИАНТ 16 СКАЧАТЬ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.
№ элемента
1,2,3,4 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1 и 2 размером 1х45°; № 3 – 1,6х45°; № 4 – 2,5х45°)
5,6 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
7 - Канавка для кольца пружинного упорного плоского наружного концентрического, ГОСТ 13940–86
8 - Шпоночный паз под сегментную шпонку, ГОСТ 24071–97
9 - Шлицы прямобочные (средняя серия), ГОСТ 1139–80
10 - Галтель: радиус R2,5 согласно ГОСТ 10948–64
В качестве материала для изготовления вала укажите марку легированной хромоникелевой с бором конструкционной стали, ГОСТ 4543–71
Вал ВАРИАНТ 16 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Воскресенье, 10.05.2026, 08:22 | Сообщение # 44 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Offline

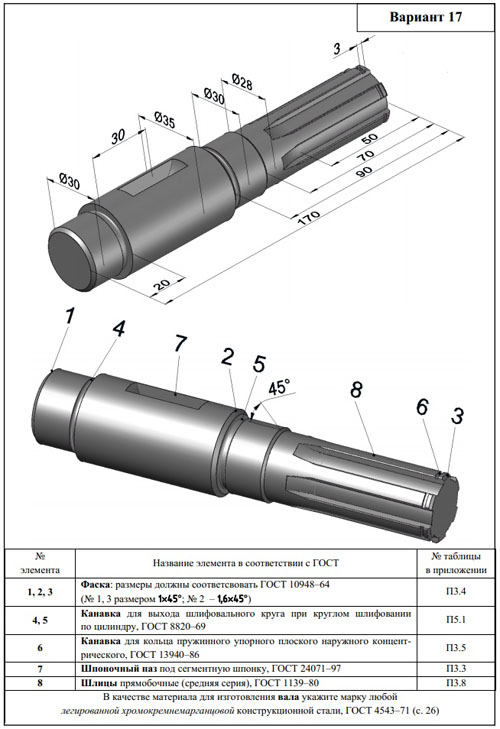

| Вал БНТУ. ИГ0000.017 ЧЕРТЕЖ
Вал ВАРИАНТ 17 ЧЕРТЕЖ
№ элемента
1,2,3 - Фаска размеры должны соответствовать ГОСТ 10948-64 (№1,3 размером 1х45; №2 - 1,6х45)
4,5 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820-69
6 - Канавка для кольца пружинного упорного наружного концентрического, ГОСТ 13940-86
7 - Шпоночный паз под сегментную шпонку, ГОСТ 24071-97
8 - Шлицы прямобочные (средняя серия), ГОСТ 1139-80
В качестве материала для изготовления вала укажите марку любой
легированной хромокремнемарганцовой конструкционной стали, ГОСТ 4543–71
Вал ВАРИАНТ 17 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Воскресенье, 10.05.2026, 08:43 | Сообщение # 45 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38961
Статус: Offline

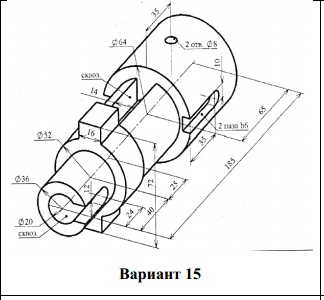

| Вал. Вариант 15 ЧЕРТЕЖ
Построение сечение вала. вариант 15
ИНДИВИДУАЛЬНЫЕ ЗАДАНИЯ для выполнения расчётно-графической работы «Построение сечений вала»
без использования систем автоматизированного проектирования (уровень сложности - 1)
Вал. Вариант 15 СКАЧАТЬ
|
| |
|
|
