| Приспособление для изготовления шайб Задание 1 Вариант 3
Задание 1 Вариант 3 Приспособление для изготовления шайб
Приспособление предназначено для вырубки шайб из тонкого металлического листа. Оно состоит из матрицы (1) и направляющей (3), соединенных с помощью заклепок (5).
В соосиые отверстия ф 12 мм в матрице и направляющей вставлен пуансон (2) с неподвижной рукояткой (4).
Для изготовления шайбы пуансон поднимают и в просвет между матрицей и направляющей вставляют полоску металлического листа с предварительно подготовленными отверстиями. При этом цилиндрический конец пуансона (ф 6 мм) должен войти в отверстие на листе. Чтобы вырубить шайбу, ударяют молотком сверху по пуансону.

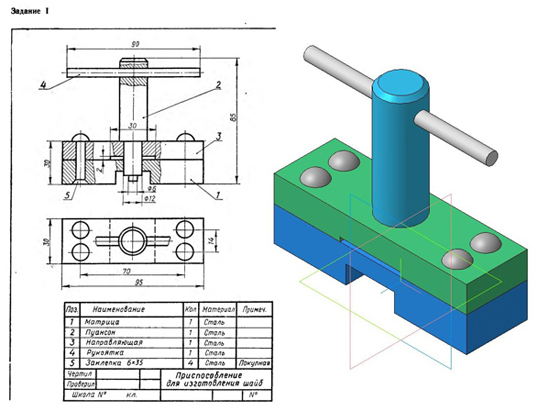

Вариант 3 Приспособление для изготовления шайб сборочный чертеж
Вариант 3 Приспособление для изготовления шайб спецификация
Поз.1 матрица
Поз.2 Пуансон
Поз.3 Направляющая
Поз.4 Рукоятка
Поз.5 Заклепка 6х35
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 23.02.2021, 17:14 | Сообщение # 32 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Приспособление для изготовления шайб Задание 1 Вариант 4
Задание 1 Вариант 4 Приспособление для изготовления шайб
Приспособление предназначено для вырубки шайб из тонкого металлического листа. Оно состоит из матрицы (1) и направляющей (3), соединенных с помощью винтов (6) и штифтов (7).
В отверстие на матрице плотно посажена сменная втулка (5). В соосные отверстия на направляющей и втулке вставлен пуансон (2), имеющий рукоятку (4).
Для изготовления шайбы пуансон приподнимают и в просвет между матрицей и направляющей вкладывают металлический лист с предварительно подготовленными отверстиями. Цилиндрический конец пуансона (ф 6 мм) должен войти в отверстие на листе металла. Чтобы вырубить шайбу, ударяют молотком сверху по пуансону.
Втулка при затуплении рабочей кромки может быть заменена другой.

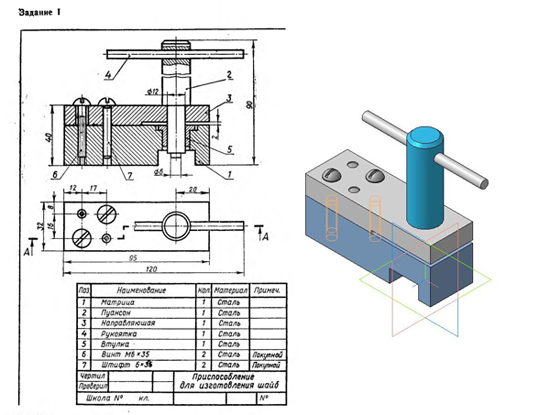

Вариант 4 Приспособление для изготовления шайб сборочный чертеж
Вариант 4 Приспособление для изготовления шайб спецификация
Поз.1 матрица
Поз.2 Пуансон
Поз.3 Направляющая
Поз.4 Рукоятка
Поз.5 Втулка
Поз.6 Винт М6х35
Поз.7 Штифт 6х36
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 23.02.2021, 17:15 | Сообщение # 33 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Приспособление для изготовления шайб Задание 1 Вариант 5
Задание 1 Вариант 5 Приспособление для изготовления шайб
Приспособление применяется для вырубки шайб из тонкого металлического листа. Оно состоит из матрицы (1) и направляющей (3), соединенных с помощью штифтов (5) и винтов (б). В соосные отверстия на матрице и направляющей вставлен пуансон (2) с рукояткой (4). Рукоятка крепится к пуансону на резьбе.
Для изготовления шайбы пуансон поднимается и в просвет между матрицей и направляющей вставляется полоска металла с предварительно подготовленными отверстиями. Цилиндрический конец пуансона (ф 6 мм) должен при этом войти в отверстие на листе металла. Для вырубки шайбы сверху по пуансону ударяют молотком.
Вариант 5 Приспособление для изготовления шайб сборочный чертеж
Вариант 5 Приспособление для изготовления шайб спецификация
Поз.1 матрица
Поз.2 Пуансон
Поз.3 Направляющая
Поз.4 Рукоятка
Поз.5 Штифт 6х30
Поз.6 Винт М6х30
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 23.02.2021, 17:16 | Сообщение # 34 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Приспособление для изготовления шайб Задание 1 Вариант 6
Задание 1 Вариант 6 Приспособление для изготовления шайб
Приспособление предназначено для вырубки шайб из тонкого металлического листа. Оно состоит из матрицы (7) и направляющей (3), соединенных с помощью заклепок (5). В соосные отверстия на матрице и направляющей вставлен пуансон (2) с рукояткой (4).
Для изготовления шайбы пуансон поднимают и в просвет между матрицей и направляющей вставляют полоску металлического листа с предварительно подготовленными отверстиями. Цилиндрический конец пуансона (ф 6 мм) должен войти в отверстие на листе.
Шайба вырубается ударом молотка сверху по пуансону.
Вариант 6 Приспособление для изготовления шайб сборочный чертеж
Вариант 6 Приспособление для изготовления шайб спецификация
Поз.1 матрица
Поз.2 Пуансон
Поз.3 Направляющая
Поз.4 Рукоятка
Поз.5 Заклепка 6х35
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 23.02.2021, 17:23 | Сообщение # 35 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Кривошип Задание 2 вариант 1
Задание 2 вариант 1 Кривошип
Кривошип (рис. 25 и 26) — вращающееся звено кривошипного механизма, служащего для передачи движения от шатуна к валу. При этом поступательное движение поршня паровой машины преобразуется во вращательное движение вала (см. схему на рис. 26).
Кривошип состоит из эксцентрично расположенных пальца (2) и вала (3), соединенных посредством плеча (I).
Способы соединения вала и пальца с плечом могут быть различными. Их выбирают в зависимости от условий, в которых будет работать данный механизм (например, в зависимости от мощности установки, необходимости разборки механизма и т.д.).
вариант 1 Кривошип сборочный чертеж
вариант 1 Кривошип спецификация
Поз.1 Плечо
Поз.2 Палец
Поз.3 Вал
Поз.4 Болт М6х22
Поз.5 Гайка М6
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 23.02.2021, 17:25 | Сообщение # 36 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Кривошип Задание 2 вариант 2
Задание 2 вариант 2 Кривошип
Кривошип (рис. 25 и 26) — вращающееся звено кривошипного механизма, служащего для передачи движения от шатуна к валу. При этом поступательное движение поршня паровой машины преобразуется во вращательное движение вала (см. схему на рис. 26).
Кривошип состоит из эксцентрично расположенных пальца (2) и вала (3), соединенных посредством плеча (I).
Способы соединения вала и пальца с плечом могут быть различными. Их выбирают в зависимости от условий, в которых будет работать данный механизм (например, в зависимости от мощности установки, необходимости разборки механизма и т.д.).
вариант 2 Кривошип сборочный чертеж
вариант 2 Кривошип спецификация
Поз.1 Плечо
Поз.2 Палец
Поз.3 Вал
Поз.4 Болт М6х25
Поз.5 Гайка М6
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 23.02.2021, 17:27 | Сообщение # 37 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Кривошип Задание 2 вариант 3
Задание 2 вариант 3 Кривошип
Кривошип (рис. 25 и 26) — вращающееся звено кривошипного механизма, служащего для передачи движения от шатуна к валу. При этом поступательное движение поршня паровой машины преобразуется во вращательное движение вала (см. схему на рис. 26).
Кривошип состоит из эксцентрично расположенных пальца (2) и вала (3), соединенных посредством плеча (I).
Способы соединения вала и пальца с плечом могут быть различными. Их выбирают в зависимости от условий, в которых будет работать данный механизм (например, в зависимости от мощности установки, необходимости разборки механизма и т.д.).

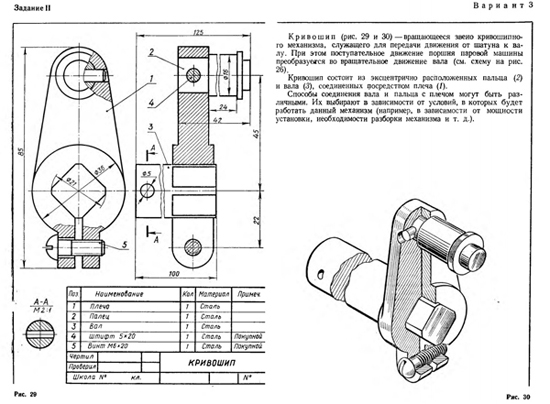

вариант 3 Кривошип сборочный чертеж
вариант 3 Кривошип спецификация
Поз.1 Плечо
Поз.2 Палец
Поз.3 Вал
Поз.4 Штифт 5х20
Поз.5 Винт М6х20
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 23.02.2021, 17:29 | Сообщение # 38 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Кривошип Задание 2 вариант 4
Задание 2 вариант 4 Кривошип
Кривошип (рис. 31 и 32) — вращающееся звено кривошипного механизма, служащего для передачи движения от шатуна к валу. При этом поступательное движение поршня паровой машины преобразуется во вращательное движение вала.
Кривошип состоит из эксцентрично расположенных пальца (2) и вала (3), соединенных посредством плеча (I).
Способы соединения вала и пальца с плечом могут быть различными. Их выбирают в зависимости от условий, в которых будет работать данный механизм (например, в зависимости от мощности установки, необходимости разборки механизма и т.д.).
вариант 4 Кривошип сборочный чертеж
вариант 4 Кривошип спецификация
Поз.1 Плечо
Поз.2 Палец
Поз.3 Вал
Поз.4 Шпонка 6х6х14
Поз.5 Винт М6х16
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 23.02.2021, 17:30 | Сообщение # 39 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Кривошип Задание 2 вариант 5
Задание 2 вариант 5 Кривошип
Кривошип (рис. 33 и 34) — вращающееся звено кривошипного механизма, служащего для передачи движения от шатуна к валу. При этом поступательное движение поршня паровой машины преобразуется во вращательное движение вала (см. схему на рис. 26).
Кривошип состоит из эксцентрично расположенных пальца (2) и вала (3), соединенных посредством плеча (I).
Способы соединения вала и пальца с плечом могут быть различными. Их выбирают в зависимости от условий, в которых будет работать данный механизм (например, в зависимости от мощности установки, необходимости разборки механизма и т.д.).
вариант 5 Кривошип сборочный чертеж
вариант 5 Кривошип спецификация
Поз.1 Плечо
Поз.2 Палец
Поз.3 Вал
Поз.4 Винт М6х20
Поз.5 Винт М4х8
Поз.6 Шпонка 6х6х14
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 23.02.2021, 17:35 | Сообщение # 40 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

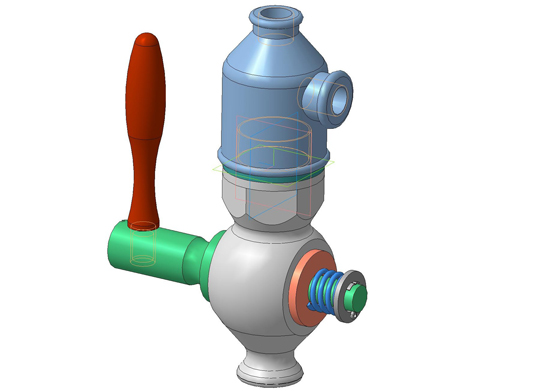

| Кран спускной сборочный чертеж
Кран спускной чертежи
Кран спускной деталирование
Кран спускной скачать
Кран спускной 3д модель
Кран спускной МЧ.007.000.00 сборочный чертеж
Кран спускной МЧ.007.000.00 спецификация
МЧ.007.101.00 Корпус
МЧ.007.102.00 Тройник
МЧ.007.401.00 Пробка
МЧ.007.402.00 Шайба
МЧ.007.403.00 Пружина
МЧ.007.404.00 Рукоятка
МЧ.007.801.00 Прокладка
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 23.02.2021, 17:39 | Сообщение # 41 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

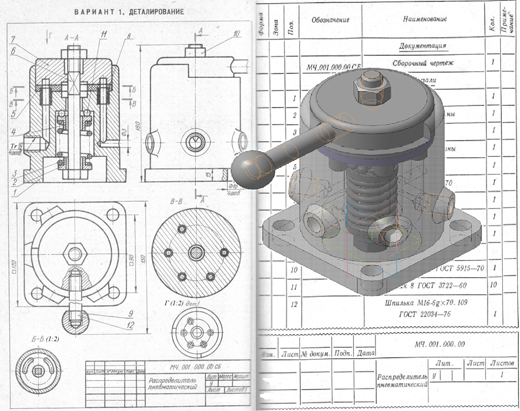

| Распределитель пневматический МЧ.001.000.00 сборочный чертеж
Распределитель пневматический МЧ.001.000.00 спецификация
МЧ.001.101.00_Корпус
МЧ.001.101.00_Корпус аксонометрия
МЧ.001.102.00_Крышка
МЧ.001.201.00_Втулка
МЧ.001.401.00_Тарелка пружины
МЧ.001.402.00_Пружина
МЧ.001.403.00_Тарелка пружины
МЧ.001.404.00_Болт М16
МЧ.001.405.00_Шарик
МЧ.001.801.00_Прокладка
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 23.02.2021, 17:42 | Сообщение # 42 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

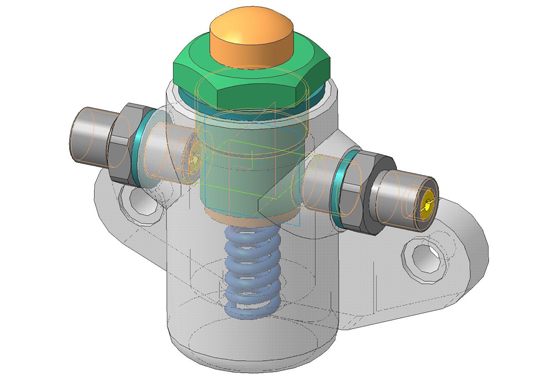

| Насос плунжерный чертежи
Насос плунжерный деталирование
Насос плунжерный скачать
Насос плунжерный 3д модель
Насос плунжерный ДМЧ.003.000.00 сборочный чертеж
Насос плунжерный ДМЧ.003.000.00 спецификация
ДМЧ.003.101.00_Корпус
ДМЧ.003.101.00_Корпус аксонометрия
ДМЧ.003.102.00_Штуцер
ДМЧ.003.103.00_Седло пружины
ДМЧ.003.401.00_Пружина
ДМЧ.003.402.00_Пружина
ДМЧ.003.403.00_Гайка
ДМЧ.003.404.00_Плунжер
ДМЧ.003.802.00_Прокладка
ДМЧ.003.803.00_Прокладка
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 23.02.2021, 17:50 | Сообщение # 43 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

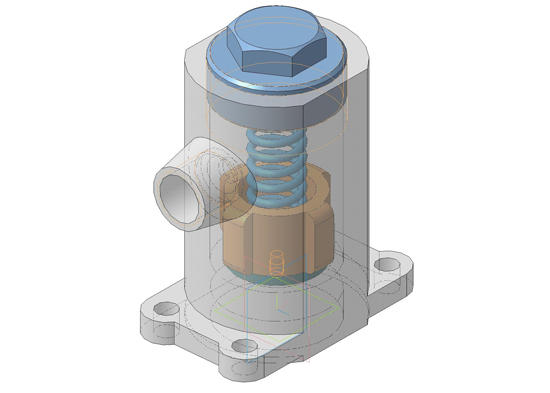

| Клапан ДМЧ.039.000.00
Клапан чертежи
Клапан деталирование
Клапан скачать
Клапан 3д модель
Клапан Вариант 10
Клапан ДМЧ.039.000.00 Сборочный чертеж
Клапан ДМЧ.039.000.00 Спецификация
Корпус ДМЧ.010.101.00
Золотник ДМЧ.010.201.00
Пружина ДМЧ.010.401.00
Прокладка ДМЧ.010.801.00
Крышка ДМЧ.010.102.00
Гайка ДМЧ.010.402.00
Клапан ДМЧ.039.000.00 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 23.02.2021, 17:52 | Сообщение # 44 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Клапан ДМЧ.035.000.00
Клапан чертежи
Клапан деталирование
Клапан скачать
Клапан 3д модель
Клапан Вариант 16
Клапан ДМЧ.035.000.00 Сборочный чертеж
Клапан ДМЧ.035.000.00 Спецификация
Корпус ДМЧ.016.101.00
Гайка ДМЧ.016.102.00
Пружина ДМЧ.016.401.00
Золотник ДМЧ.016.201.00
Прокладка ДМЧ.016.801.00
Шайба ДМЧ.016.201.00
Клапан ДМЧ.035.000.00 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 23.02.2021, 17:54 | Сообщение # 45 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

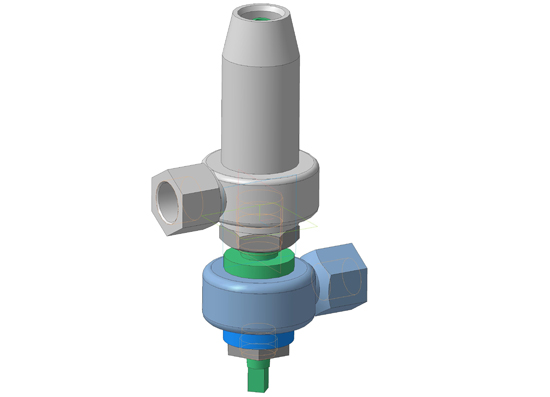

| Форсунка ДМЧ.010.000.00
Форсунка сборочный чертеж
Форсунка чертежи
Форсунка деталирование
Форсунка скачать
Форсунка 3д модель
Форсунка ДМЧ.010.000.00 сборочный чертеж
Форсунка ДМЧ.010.000.00 спецификация
ДМЧ.010.101.00_Корпус
ДМЧ.010.102.00_Патрубок
ДМЧ.010.103.00_Втулка
ДМЧ.010.401.00_Сопло
ДМЧ.010.801.00_Прокладка
Форсунка ДМЧ.010.000.00 СКАЧАТЬ
|
| |
| |
