| Привод люлечного элеватора
Тип работы: Работа Курсовая
Форматы файлов: КОМПАС, Microsoft Office
Сдано в учебном заведении: Пензенский Государственный Университет
Описание:
Данный курсовой проект состоит из пояснительной записки и графической части. В пояснительной записке приведен расчет привода к люлечному элеватору, выполненный на 46 листах в которых подробно расписана методика кинематического расчета привода и выбора электродвигателя, проведен проектный расчет на прочность зубчатых передач, расчет вала на прочность, кроме этого расчет шпоночных соединений и расчет подшипников качения.
Графическая часть содержит: лист формата А3 миллиметровка, лист формата А1 – сборочный чертеж редуктора, лист формата А2 – чертеж тихоходного вала, лист формата А3 – чертеж зубчатого колеса.
1. Кинематический расчет привода и выбор электродвигателя
1.1. Выбор электродвигателя
1.2. Кинематический расчет привода
2. Проектный расчет на прочность зубчатых передач
2.1. Выбор материала шестерни и колеса
2.2. Определение допускаемых напряжений
2.2.1. Допускаемые контактные напряжения
2.2.2. Допускаемые напряжения изгиба зубьев
2.3. Проектный расчет на прочность закрытых цилиндрических зубчатых передач редуктора
3. Определение компоновочных размеров
4. Расчет шпоночного соединения
5. Расчет тихоходного вала
6. Выбор подшипников качения
Список использованной литературы
Приложение
Техническая характеристика редуктора
1. Вращающий момент на выходном валу,НHм......112,1
2. Передаточное число....4,5
3. Степень точности изготовления передачи.......8

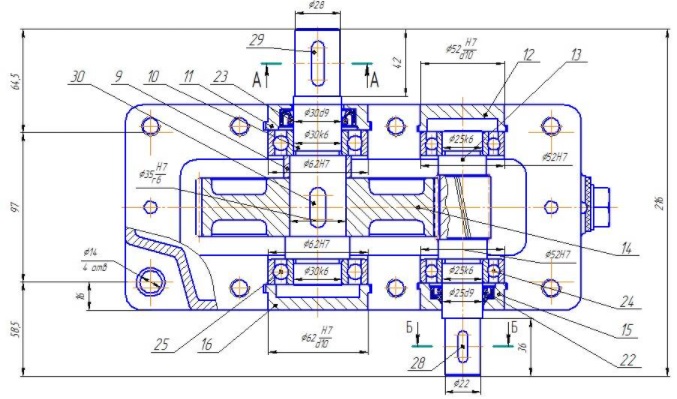

Редуктор цилиндрический сборочный чертеж
Редуктор цилиндрический спецификация
Вал
Колесо m=1.5; Z=97.
