| Редуктор цилиндрический одноступенчатый скребкового конвейер
Тип работы:Работа Курсовая
Форматы файлов:КОМПАС
Сдано в учебном заведении:БНТУ
Описание:
Редуктор цилиндрический одноступенчатый
Привод к скребковому конвейеру устанавливается в заводском цеху и предназначен для
транспортировки сыпучих грузов, работа в две смены по 8 часов, нагрузка
маломеняющаяся, режим реверсивный.
Содержание пояснительной записки
1.1 Кинематическая схема
1.2 Срок службы приводного устройства
2 Выбор двигателя, кинематический расчет привода
3 Выбор материалов зубчатых передач и определение допускаемых на-пряжений
4 Расчет закрытой цилиндрической передачи
5 Расчет открытой цилиндрической передачи
6 Нагрузки валов редуктора
7 Разработка чертежа общего вида редуктора.
8 Расчетная схема валов редуктора
9 Проверочный расчет подшипников
10 Конструктивная компоновка привода
10.1 Конструирование зубчатых колес
10.2 Конструирование валов
10.3 Выбор соединений
10.4 Конструирование подшипниковых узлов
10.5 Конструирование корпуса редуктора
10.6 Конструирование элементов открытых передач
10.7 Выбор муфты
10.8 Смазывание.
11 Проверочные расчеты
11.1 Проверочный расчет шпонок
11.2 Проверочный расчет стяжных винтов подшипниковых узлов
11.3 Уточненный расчет валов
12 Технический уровень редуктор
Техническая характеристика проектируемого редуктора.
1. Передаточное число редуктора u = 4.
2. Крутящий момент на тихоходном валу Т =184,1 Н м.
3. Скорость вращения быстроходного вала 216 об/мин.

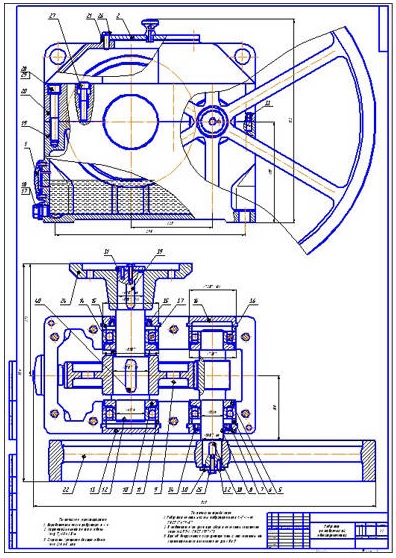

Выполнены в компасе 3D V13 чертеж редуктора на формате А1 + спецификация,
зубчатое колесо на формате А3, вал формат А3, пояснительная записка в
ворде!
