Редуктор червячный к межэтажному подъемнику (КУРСОВАЯ РАБОТА)

Редуктор червячный к межэтажному подъемнику

engineerklub

Дата: Суббота, 04.09.2021, 10:28 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 33460

Репутация: 0

Статус: Offline

Привод к межэтажному подъемнику

Тип работы:Работа Курсовая
Форматы файлов:КОМПАС
Сдано в учебном заведении:БГПК

Описание:

Проектируемый машинный агрегат служит приводом к междуэтажному подъемнику и может использоваться на
предприятиях различного направления. Привод состоит из электродвигателя,
вал которого через упругую втулочно-пальцевую муфту соединен с ведущим
валом червячного редуктора. На ведомый вал редуктора насажена
звездочка наклонно расположенной цепной передачи, которая приводит в
действие тяговые цепи междуэтажного подъемника. Проектируемый привод
работает в 1 смену в реверсивном режиме. Характер нагрузки - с малыми
колебаниями.

Содержание пояснительной записки

1 Кинематическая схема машинного агрегата
2 Выбор двигателя, кинематический расчет привода
3 Выбор материалов червячной передачи и определение допускаемых напряжений
4 Расчет закрытой червячной передачи
5 Расчет открытой цепной передачи
6 Нагрузки валов редуктора
7 Проектный расчет валов. Эскизная компоновка редуктора.
8 Расчетная схема валов редуктора
9 Проверочный расчет подшипников
10 Конструктивная компоновка привода
11 Проверочные расчеты
12 Расчет технического уровня редуктора

Техническая характеристика проектируемого редуктора.

1. Передаточное число редуктора u = 20.
2. Крутящий момент на тихоходном валу Т =388,9 Н м.
3. Скорость вращения быстроходного вала 955 об/мин.

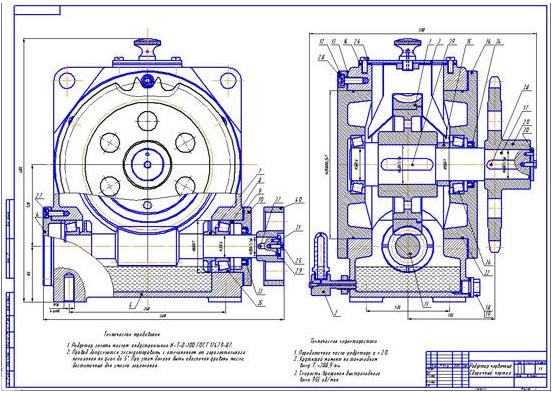

Выполнены в компасе 3D V13 чертеж редуктора на формате А1 + спецификация,
зубчатое колесо на формате А3, вал формат А3, пояснительная записка в
ворде!

СКАЧАТЬ
