| Кожух тяговой передачи ЧЕРТЕЖ
Кожух зубчатой передачи — служит для защиты зубьев зубчатой передачи от попадания пыли, грязи, снега и является картером для смазки зубьев.

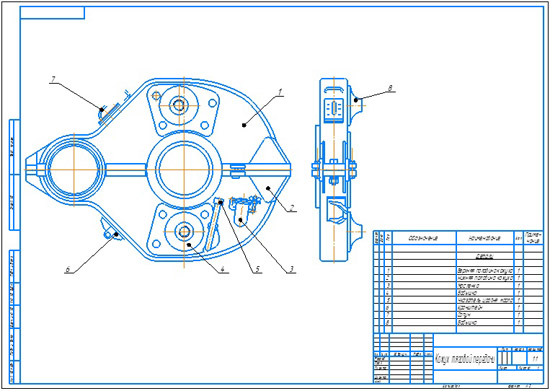

Кожух зубчатой передачи (рис. 1.10) выполнен сварным из стали толщиной 4+6 мм в виде коробки, состоящей из верхней и нижней половин. По линии разъема и по горловинам выполнены канавки, в которые закладывается войлок для уплотнения, выступающий наружу на 6 мм. Верхняя и нижняя половины соединены по торцам двумя болтами М30 (4 шт.) и по сторонам больших горловин тремя болтами М16 (6 шт.).
Собранный кожух прикреплен к остову ТЭД двумя болтами М42х2, которые завинчивают в бобышки кожуха, а к подшипниковому щиту одним болтом М30х2, через кронштейн кожуха.
На верхней половине кожуха выполнен люк с крышкой на болтиках для осмотра зубьев шестерни и зубчатого колеса без снятия кожухов зубчатой передачи. На крышке люка приварена трубка-сапун для выравнивания давления внутри кожуха с атмосферным.
На нижней половине кожуха сбоку приварена масленка с крышкой для заливки масла в кожух и масломерная трубка со щупом, через которую контролируют уровень масла в кожухе. Масломерная трубка закрыта гайкой, в которую вмонтирован указатель уровня масла, имеющий риски наибольшего и наименьшего уровня.
Кожух тяговой передачи СКАЧАТЬ ЧЕРТЕЖ
|
| |
| |
