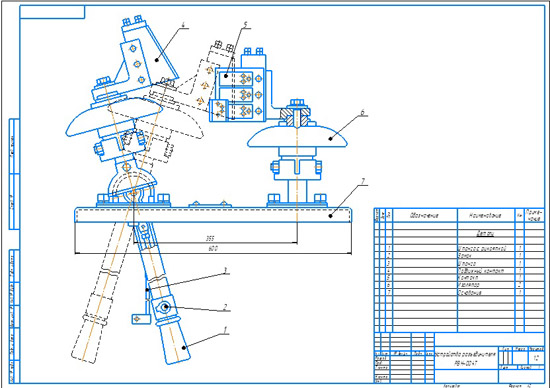

| Устройство разъединителя РВН-004Т ЧЕРТЕЖ
Разъединитель РВН-004Т установлен на крыше каждой секции электровоза.
Он смонтирован на основании 7, укрепленном на крыше электровоза. На основании 7 жестко укреплен через изолятор 6 и неподвижный контакт 5 с пружинящими щеками, между которыми при включении врубается подвижной контакт 4. Этот контакт укреплен через изолятор на подвижной штанге 1 с рукояткой.
Разъединители не имеют дугогасительной системы, поэтому не должны разрывать ток. Чтобы ошибочно не выключить или не включить разъединитель под нагрузкой, на штанге 3 имеется замок 2, запирающий разъединитель в положениях Включено и Выключено. Для перевода его из одного положения в другое необходимо открыть замок ключом КУ от кнопочного щитка управления.
Этот ключ может быть вынут из щитка только при выключенных кнопках и, следовательно, опущенных токоприемниках, чем гарантируется работа разъединителя при обесточенной силовой цепи. Штанга разъединителя заземляется через гибкий шунт 3. Перед переводом разъединителя необходимо убедиться в исправности шунта 3 и отпереть ключом КУ замок 2. После этою оттягивают рукоятку штанги 1 вниз и переводят ее в другое положение, запирая ключом КУ, который только после этого может быть вынут из замка.
