МЧ00.63.00.00 СБ_Клапан предохранительный
|
|
| engineerklub | Дата: Пятница, 11.08.2017, 15:34 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 34015
Статус: Offline
|
МЧ00.63.00.00 СБ_Клапан предохранительный
МЧ00.63.00.00 СП_Клапан предохранительный
МЧ00.63.00.01_Корпус
МЧ00.63.00.02_Стакан
МЧ00.63.00.03_Клапан
МЧ00.63.00.04_Пружина
МЧ00.63.00.05_Тарелка
МЧ00.63.00.06_Крышка
Задание 63 из альбома Чтение и деталирование сборочных чертежей Боголюбова С.К.

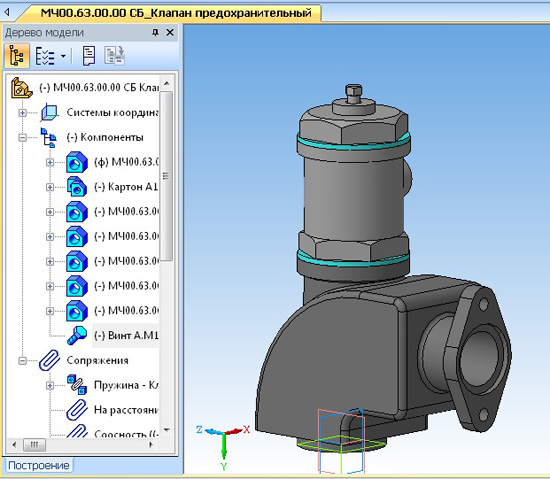

Выполнены в компасе 3D V13 чертежи+3Д
скачать можно здесь МЧ00.63.00.00 СБ_Клапан предохранительный
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 12.12.2019, 12:01 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Статус: Offline

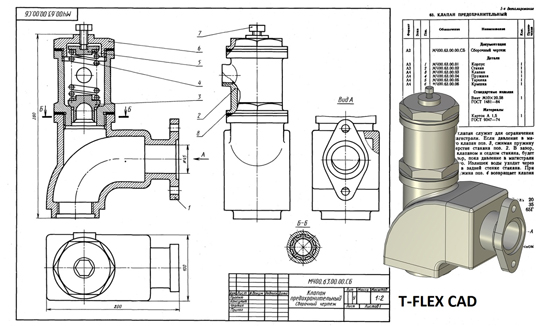

| Клапан предохранительный МЧ00.63.00.00 сборочный чертеж
Клапан предохранительный МЧ00.63.00.00 спецификация
Корпус МЧ00.63.00.01
Стакан МЧ00.63.00.02
Клапан МЧ00.63.00.03
Пружина МЧ00.63.00.04
Тарелка МЧ00.63.00.05
Крышка МЧ00.63.00.06
Предохранительный клапан служит для ограничения давления в водяной магистрали. Если давление в магистрали повышается, то клапан поз. 3, сжимая пружину поз. 4, открывает отверстие стакана поз. 2. В зазор, образовавшийся между клапаном и седлом стакана, будет поступать вода до тех пор, пока давление в магистрали не упадет до нормального. Излишек воды уходит через отверстие, находящееся в задней стенке стакана. При нормальном давлении пружина поз. 4 возвращает клапан в прежнее положение.
Клапан предохранительный автокад
Клапан предохранительный сборочный чертеж
Клапан предохранительный чертежи
Клапан предохранительный деталировка
Клапан предохранительный скачать сборку

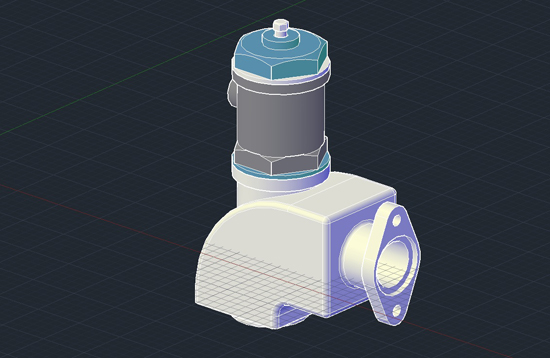

Клапан предохранительный 3д AutoCAD
