МЧ00.62.00.00 СБ_Клапан
|
|
| engineerklub | Дата: Пятница, 11.08.2017, 15:37 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 34010
Статус: Offline
|
МЧ00.62.00.00 СБ_Клапан
МЧ00.62.00.00 СП_Клапан
МЧ00.62.00.01_Корпус
МЧ00.62.00.02_Стойка
МЧ00.62.00.03_Втулка
МЧ00.62.00.04_Маховичок
МЧ00.62.00.05_Гайка
МЧ00.62.00.06_Шайба
МЧ00.62.00.07_Клапан
МЧ00.62.00.08_Седло
МЧ00.62.00.09_Винт
Задание 62 из альбома Чтение и деталирование сборочных чертежей Боголюбова С.К.

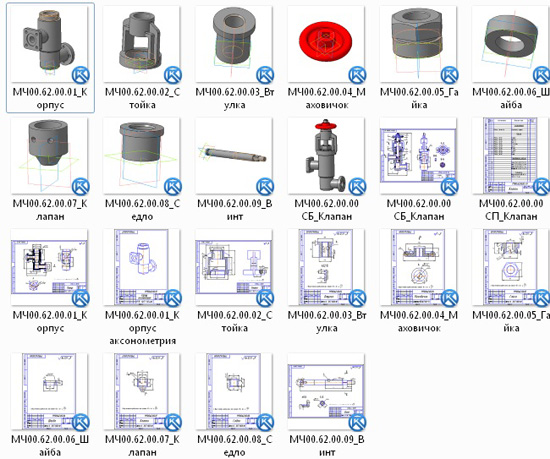

Выполнены в компасе 3D V13 чертежи+3Д
скачать можно здесь МЧ00.62.00.00 СБ_Клапан
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 12.12.2019, 12:03 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 34010
Статус: Offline
| Клапан МЧ00.62.00.00 сборочный чертеж
Клапан МЧ00.62.00.00 спецификация
Корпус МЧ00.62.00.01
Стойка МЧ00.62.00.02
Втулка МЧ00.62.00.03
Маховичок МЧ00.62.00.04
Гайка МЧ00.62.00.05
Шайба МЧ00.62.00.06
Клапан МЧ00.62.00.07
Седло МЧ00.62.00.08
Винт МЧ00.62.00.09
Клапан используют для изменения давления и скорости движения жидкости по трубопроводу.
При вращении маховичка поз. 4 винт поз. 9 с клапаном поз. 7 поднимается вверх, пропуская нужное количество жидкости. Внутри корпуса поз. 1 запрессовано седло поз. 8 клапана поз. 7. Конический конец клапана плотно притерт к конической поверхности седла. На чертеже клапан изображен закрытым, жидкость через клапан не проходит. Втулка поз. 3 фиксируется в стойке поз. 2 винтом поз. 11. Клапан соединен с винтом поз. 9 двумя штифтами поз. 13. Для предупреждения утечки жидкости через зазоры между корпусом и деталями поз. 5, 6, 9 предусмотрено уплотнение. Оно состоит из шайбы поз. 6 и асбестового шнура поз. 14, которые поджимаются прижимной гайкой поз. 5.
Клапан автокад чертежи
Клапан сборочный чертеж
Клапан чертежи скачать
Клапан деталировка
Клапан скачать
Клапан 3д модель AutoCAD
ВАРИАНТ 2D СКАЧАТЬ
ВАРИАНТ 3D СКАЧАТЬ
ВАРИАНТ 2D+3D СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Среда, 10.03.2021, 10:41 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 34010
Статус: Offline
| Клапан МЧ00.62.00.00 сборочный чертеж
Клапан МЧ00.62.00.00 спецификация
Корпус МЧ00.62.00.01 чертеж + 3д модель
Стойка МЧ00.62.00.02 чертеж + 3д модель
Втулка МЧ00.62.00.03 чертеж + 3д модель
Маховичок МЧ00.62.00.04 чертеж + 3д модель
Гайка МЧ00.62.00.05 чертеж + 3д модель
Шайба МЧ00.62.00.06 чертеж + 3д модель
Клапан МЧ00.62.00.07 чертеж + 3д модель
Седло МЧ00.62.00.08 чертеж + 3д модель
Винт МЧ00.62.00.09 чертеж + 3д модель

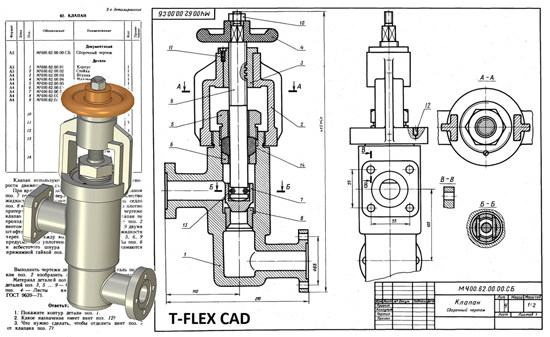

Клапан T-FLEX CAD чертежи
Клапан тфлекс чертежи скачать
Клапан T-FLEX CAD сборочный чертеж
Клапан T-FLEX CAD
Клапан T-FLEX CAD деталировка
Клапан T-FLEX CAD скачать
Клапан T-FLEX CAD 3д модель
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Суббота, 05.06.2021, 07:12 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 34010
Статус: Offline
|

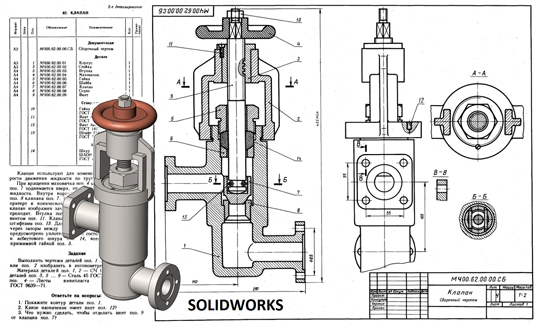

Клапан скачать чертежи солид
