МЧ00.58.00.00 СБ_Ролики направляющие
|
|
| engineerklub | Дата: Суббота, 12.08.2017, 14:08 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 34015
Статус: Offline
|
МЧ00.58.00.00 СБ_Ролики направляющие
МЧ00.58.00.00 СП_Ролики направляющие
МЧ00.58.00.01_Опора
МЧ00.58.00.01_Опора аксонометрия
МЧ00.58.00.02_Корпус
МЧ00.58.00.03_Винт
МЧ00.58.00.04_Ролик
МЧ00.58.00.05_Ось
МЧ00.58.00.06_Клин
МЧ00.58.00.07_Клин
Задание 58 из альбома Чтение и деталирование сборочных чертежей Боголюбова С.К.

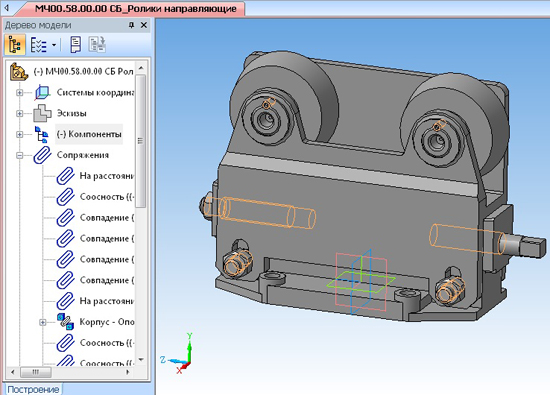

Выполнены в компасе 3D V13 чертежи+3Д
скачать можно здесь МЧ00.58.00.00 СБ_Ролики направляющие
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 12.12.2019, 12:11 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Статус: Offline
| Ролики направляющие МЧ00.58.00.00 сборочный чертеж
Ролики направляющие МЧ00.58.00.00 спецификация
Опора МЧ00.58.00.01
Корпус МЧ00.58.00.02
Винт МЧ00.58.00.03
Ролик МЧ00.58.00.04
Ось МЧ00.58.00.05
Клин МЧ00.58.00.06
Клин МЧ00.58.00.07
Направляющие ролики применяются в различных транспортных устройствах для перемещения листового материала и изделий из него.
Опора поз. 1 с роликами поз. 4 может подниматься или опускаться, при помощи клиньев поз. 6 и поз. 7. Клинья соединены винтом поз. 3 с правой и левой прямоугольными резьбами. При вращении винта клинья сближаются, поднимая опору с роликами вверх. При вращении винта в обратном направлении опора будет опускаться. После установки роликов на необходимом уровне опору закрепляют болтами поз. 8 и гайками поз. 10. Оси поз. 5 фиксируются винтами поз. 9.
К трущимся поверхностям роликов через масленки, которые ввинчивают в резьбовые отверстия осей поз. 5, по специальным каналам подается смазка.
Ролики направляющие автокад чертежи
Ролики направляющие сборочный чертеж
Ролики направляющие чертежи скачать
Ролики направляющие деталировка
Ролики направляющие скачать

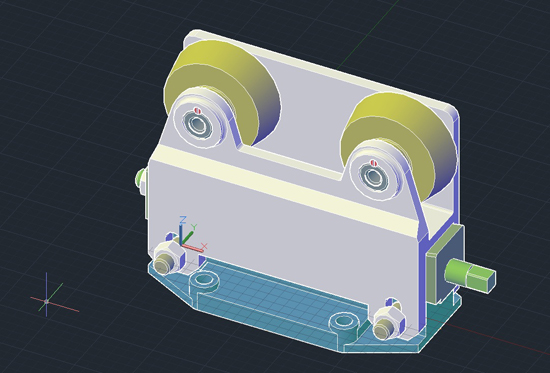

Ролики направляющие 3д модель автокад
