МЧ00.56.00.00 СБ_Вентиль
МЧ00.56.00.00 СП_Вентиль
МЧ00.56.00.01_Корпус
МЧ00.56.00.02_Крышка
МЧ00.56.00.03_Фланец
МЧ00.56.00.04_Маховичок
МЧ00.56.00.05_Клапан
МЧ00.56.00.07_Винт
МЧ00.56.00.08_Колпак
МЧ00.56.00.09_Тройник
МЧ00.56.00.10_Пружина

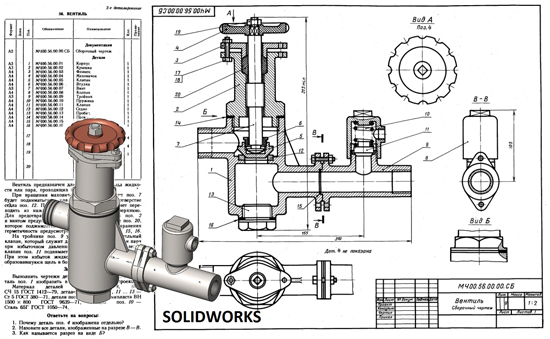

Задание 56 из альбома Чтение и деталирование сборочных чертежей Боголюбова С.К.

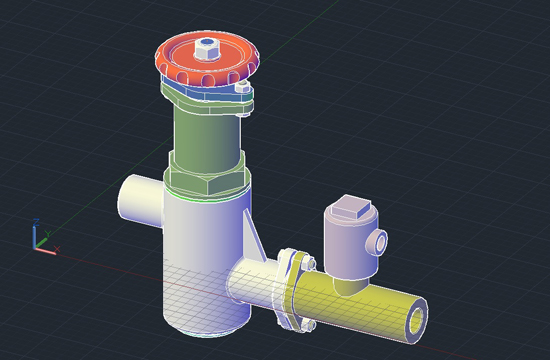

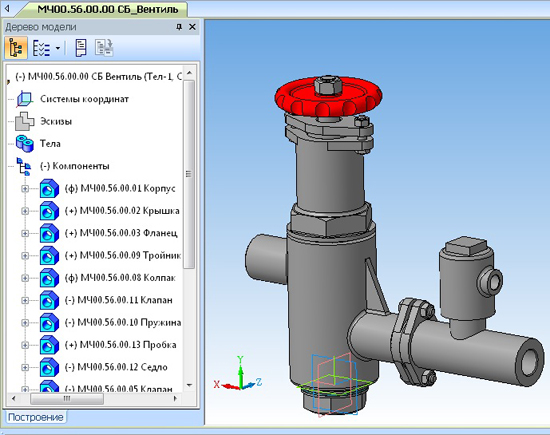

Выполнены в компасе 3D V13 чертежи+3Д
скачать можно здесь МЧ00.56.00.00 СБ_Вентиль
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 12.12.2019, 12:15 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Статус: Offline
| Вентиль МЧ00.56.00.00 сборочный чертеж
Вентиль МЧ00.56.00.00 спецификация
Корпус МЧ00.56.00.01
Крышка МЧ00.56.00.02
Фланец МЧ00.56.00.03
Маховичок МЧ00.56.00.04
Клапан МЧ00.56.00.05
Винт МЧ00.56.00.07
Колпак МЧ00.56.00.08
Тройник МЧ00.56.00.09
Пружина МЧ00.56.00.10
Вентиль предназначен для изменения расхода жидкости или пара, проходящих по трубопроводу.
При вращении маховичка поз. 4 влево винт поз. 7 будет подниматься и клапан поз. 5 откроет отверстие седла поз. 12. При этом жидкость или пар начнет переходить из нижней горизонтальной трубы в верхнюю. Для предотвращения утечки между крышкой поз. 2 и винтом предусмотрено сальниковое уплотнение поз. 20, которое поджимается фланцем поз. 3. Для сохранения герметичности предусмотрены прокладки поз. 14, 15, 16.
На тройнике поз. 9 установлен предохранительный клапан, который служит для выпуска жидкости или пара при избыточном давлении. При повышении давления клапан поз. 1 поднимается, сжимая пружину поз. 10. При этом избыток жидкости или пара выходит через образовавшуюся щель в боковое отверстие колпака поз. 8.
Вентиль автокад чертежи
Вентиль сборочный чертеж
Вентиль чертежи скачать
Вентиль деталировка
Вентиль скачать
Вентиль 3д модель автокад
ВАРИАНТ 2D СКАЧАТЬ
ВАРИАНТ 3D СКАЧАТЬ
ВАРИАНТ 2D+3D СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Среда, 03.03.2021, 17:19 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Статус: Offline
| Вентиль МЧ00.56.00.00 сборочный чертеж
Вентиль МЧ00.56.00.00 спецификация
Корпус МЧ00.56.00.01 чертеж + 3д модель
Крышка МЧ00.56.00.02 чертеж + 3д модель
Фланец МЧ00.56.00.03 чертеж + 3д модель
Маховичок МЧ00.56.00.04 чертеж + 3д модель
Клапан МЧ00.56.00.05 чертеж + 3д модель
Втулка МЧ00.56.00.06 чертеж + 3д модель
Винт МЧ00.56.00.07 чертеж + 3д модель
Колпак МЧ00.56.00.08 чертеж + 3д модель
Тройник МЧ00.56.00.09 чертеж + 3д модель
Пружина МЧ00.56.00.10 чертеж + 3д модель
Клапан МЧ00.56.00.11 чертеж + 3д модель
Седло МЧ00.56.00.12 чертеж + 3д модель
Пробка МЧ00.56.00.13 чертеж + 3д модель
Прокладка МЧ00.56.00.14 чертеж + 3д модель

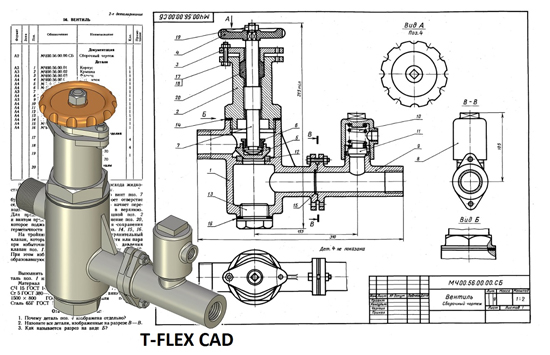

Вентиль чертежи T-FLEX CAD
