МЧ00.51.00.00 СБ_Амортизатор
|
|
| engineerklub | Дата: Суббота, 12.08.2017, 14:29 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 34015
Статус: Offline
|
МЧ00.51.00.00 СБ_Амортизатор
МЧ00.51.00.00 СП_Амортизатор
МЧ00.51.00.01_Корпус
МЧ00.51.00.02_Крышка
МЧ00.51.00.03_Буфер
МЧ00.51.00.04_Крышка
МЧ00.51.00.05_Втулка
МЧ00.51.00.06_Втулка
МЧ00.51.00.07_Пружина
Задание 51 из альбома Чтение и деталирование сборочных чертежей Боголюбова С.К.

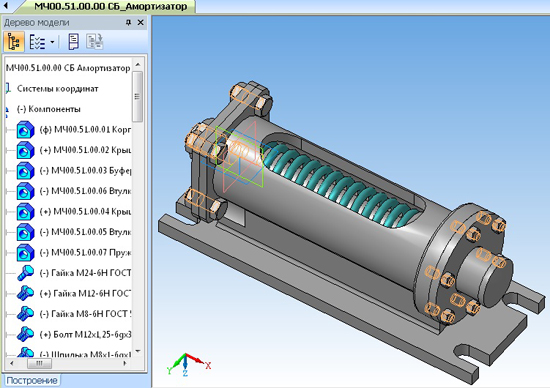

Выполнены в компасе 3D V13 все чертежи+3Д модели
скачать можно здесь МЧ00.51.00.00 СБ_Амортизатор
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 12.12.2019, 12:23 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Статус: Offline

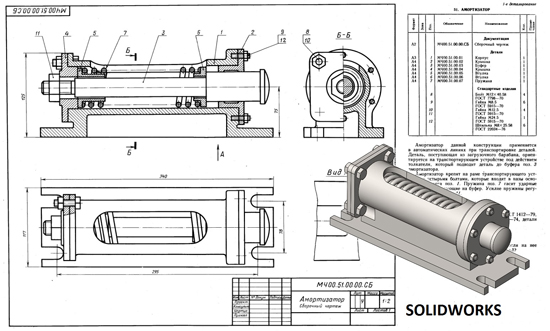

| Амортизатор МЧ00.51.00.00 сборочный чертеж
Амортизатор МЧ00.51.00.00 спецификация
Корпус МЧ00.51.00.01
Крышка МЧ00.51.00.02
Буфер МЧ00.51.00.03
Крышка МЧ00.51.00.04
Втулка МЧ00.51.00.05
Втулка МЧ00.51.00.06
Пружина МЧ00.51.00.07
Амортизатор данной конструкции применяется в автоматических линиях при транспортировке деталей. Деталь, поступающая из загрузочного барабана, ориентируется на транспортирующем устройстве под действием толкателя, который подводит деталь до буфера поз. 3 амортизатора.
Амортизатор крепят на раме транспортирующего устройства четырьмя болтами, которые входят в пазы основания корпуса поз. 1. Пружина поз. 7 гасит ударные нагрузки, действующие на буфер. Усилие пружины регулируют гайкой поз. 11.
Амортизатор автокад
Амортизатор сборочный чертеж
Амортизатор чертежи
Амортизатор деталировка
Амортизатор скачать

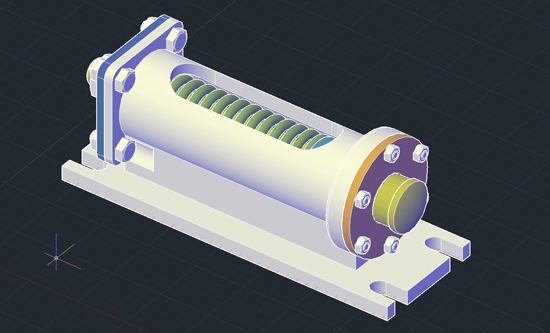

Амортизатор 3д модель автокад
ВАРИАНТ 2D СКАЧАТЬ
ВАРИАНТ 3D СКАЧАТЬ
ВАРИАНТ 2D+3D СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Пятница, 26.02.2021, 17:30 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Статус: Offline

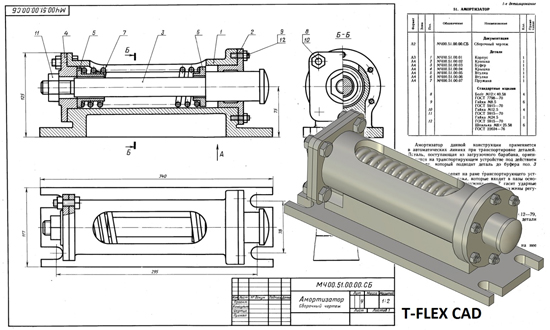

| Амортизатор МЧ00.51.00.00 сборочный чертеж
