Форум » Инженерная графика » Деталирование Боголюбов С К 1986 » МЧ00.64.00.00 Редуктор (Практические занятия и отчеты)
МЧ00.64.00.00 Редуктор
engineerklubДата: Пятница, 14.01.2022, 14:23 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 34051
Репутация: 0
Статус: Offline

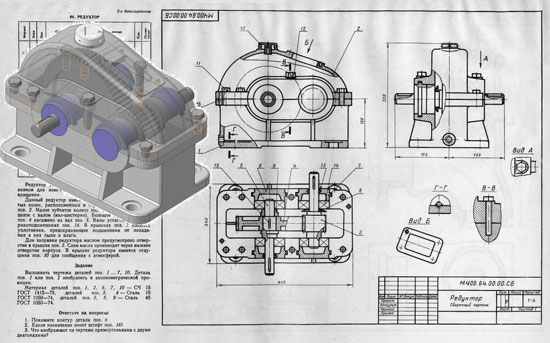

Редуктор МЧ00.64.00.00 скачать
Редуктор МЧ00.64.00.00 деталировка
Редуктор МЧ00.64.00.00 деталирование
Редуктор МЧ00.64.00.00 скачать чертежи

Редуктор устанавливают в приводах машин и механизмов для изменения угловых скоростей и моментов вращения.
Данный редуктор имеет пару цилиндрических зубчатых колес, расположенных в корпусе поз. 1 с крышкой лоз. 2. Малое зубчатое колесо поз. 3 выполнено за одно целое с валом (вал-шестерня). Большое зубчатое колесо поз, 4 насажено на вал поз. 5. Валы установлены в шарикоподшипниках поз. 14. В крышках .поз. 7 имеются уплотнения, предохраняющие подшипники от попадания в них пыли и влаги. .
Для заправки редуктора маслом предусмотрено отверстие в крышке поз. 2. Слив масла производят через нижнее отверстие корпуса. В крышке редуктора имеется отдушина поз. 10 для сообщения с атмосферой.

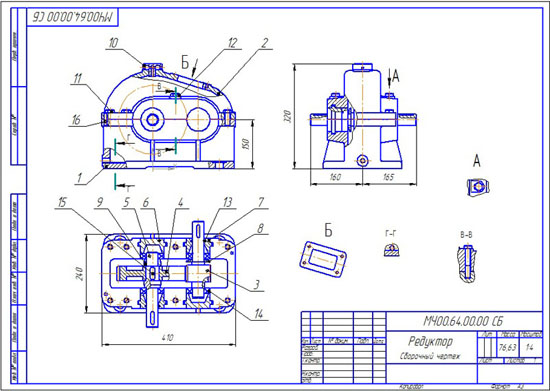

Редуктор МЧ00.64.00.00 сборочный чертеж
Редуктор МЧ00.64.00.00 спецификация
Редуктор МЧ00.64.00.00 чертежи
Корпус МЧ00.64.00.01
Крышка МЧ00.64.00.02
Вал-шестерня МЧ00.64.00.03
Зубчатое колесо МЧ00.64.00.04
Вал МЧ00.64.00.05
Крышка МЧ00.64.00.06
Крышка МЧ00.64.00.07
Диск МЧ00.64.00.08
Втулка МЧ00.64.00.09
Отдушина МЧ00.64.00.10

СКАЧАТЬ

engineerklubДата: Пятница, 14.01.2022, 14:23 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 34051
Репутация: 0
Статус: Offline

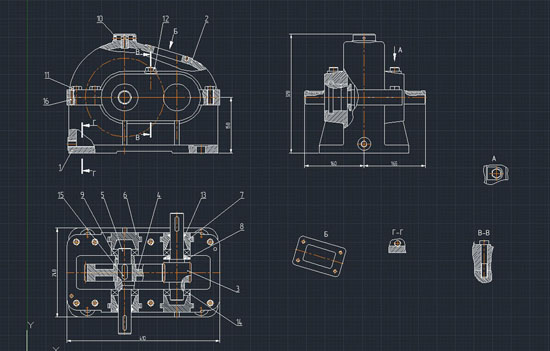

Редуктор МЧ00.64.00.00 автокад
Редуктор МЧ00.64.00.00 сборочный чертеж
Редуктор МЧ00.64.00.00 чертежи
Редуктор МЧ00.64.00.00 деталировка
Редуктор МЧ00.64.00.00 скачать
Редуктор МЧ00.64.00.00 AutoCAD 3д модель

ВАРИАНТ 2D СКАЧАТЬ
ВАРИАНТ 3D СКАЧАТЬ
ВАРИАНТ 2D+3D СКАЧАТЬ

engineerklubДата: Пятница, 14.01.2022, 14:24 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 34051
Репутация: 0
Статус: Offline
3

engineerklubДата: Пятница, 14.01.2022, 14:24 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 34051
Репутация: 0
Статус: Offline
4
