34.000 Насос роторный
engineerklubДата: Суббота, 30.09.2017, 11:49 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33964
Репутация: 0
Статус: Offline



Насос роторный 34.000 чертежи

34.000 СБ_Насос роторный
34.000 СП_Насос роторный
34.001_Крышка
34.001_Крышка аксонометрия
34.002_Корпус
34.003_Фланец
34.004_Кольцо распорное
34.005_Ротор
34.006_Лопатка
34.008_Заглушка
34.011_Пружина

Задание 34 из альбома Чертежи для деталирования Аксарин П Е

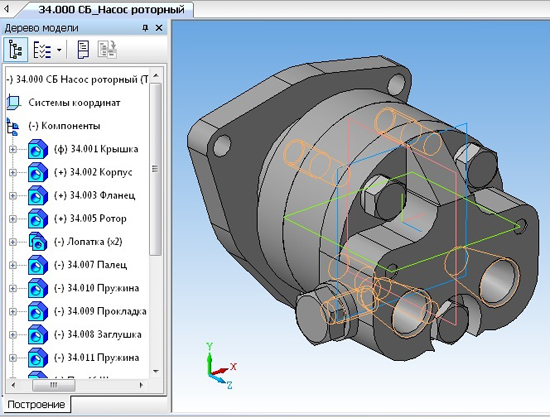

Выполнены в компасе 3D V13 чертежи+3Д модели

скачать можно здесь Насос роторный 34.000 чертежи

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ

engineerklubДата: Среда, 18.10.2017, 10:20 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33964
Репутация: 0
Статус: Offline
Экзамены по маркетингу, экономике, финансы а также лабораторные, контрольные и курсовые работы.

engineerklubДата: Четверг, 04.06.2020, 07:49 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 33964
Репутация: 0
Статус: Offline
Роторный насос шиберного типа предназначен для перекачивания жидкостей. В автомобилях применяется для предварительного подкачивания горючего.
Крышка 1 насоса, корпус 2 и фланец 3 соединены болтами. Внутренняя цилиндрическая поверхность корпуса имеет эксцентриситет относительно ротора 5. В паз ротора входят лопатки 6; последние при работе плотно прижимаются пружиной 10 к стенкам корпуса. Из зоны всасывания в зону нагнетания жидкость подается лопатками, которые при вращении ротора перемещаются и за счет эксцентриситета изменяют объем в зазоре между ротором и корпусом.

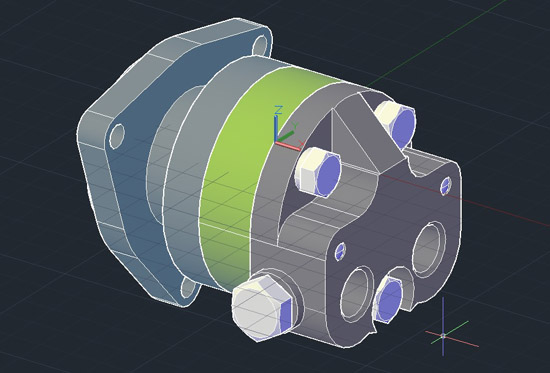

Насос роторный 34.000 сборочный чертеж
Насос роторный 34.000 спецификация
Крышка 34.001
Корпус 34.002
Фланец 34.003
Кольцо распорное 34.004
Ротор 34.005
Лопатка 34.006
Заглушка 34.008
Пружина 34.011

СКАЧАТЬ

СКАЧАТЬ 2Д

engineerklubДата: Четверг, 01.06.2023, 14:51 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 33964
Репутация: 0
Статус: Offline
Насос роторный 34.000 СКАЧАТЬ
Насос роторный 34.000 ЧЕРТЕЖ
