35.000 Насос шестеренный
engineerklubДата: Среда, 04.10.2017, 10:26 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline

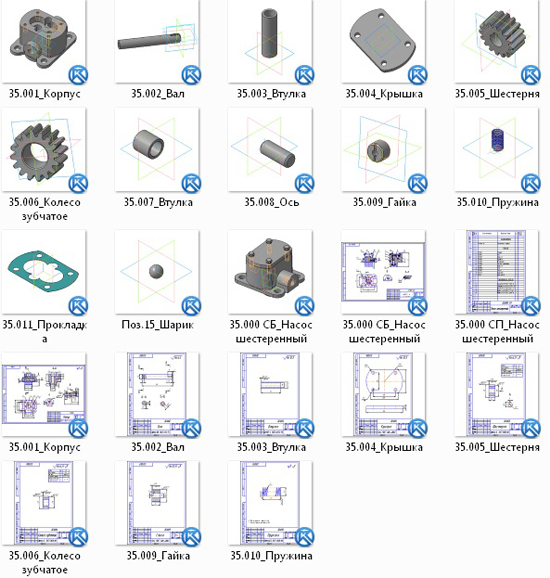

Насос шестеренный 35.000 чертежи

35.000 СБ_Насос шестеренный
35.000 СП_Насос шестеренный
35.001_Корпус
35.001_Корпус аксонометрия
35.002_Вал
35.003_Втулка
35.004_Крышка
35.005_Шестерня
35.006_Колесо зубчатое
35.009_Гайка
35.010_Пружина

Задание 35 из альбома Чертежи для деталирования Аксарин П Е

Выполнены в компасе 3D V13 чертежи+3Д модели

скачать можно здесь Насос шестеренный 35.000 чертежи

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ

engineerklubДата: Среда, 18.10.2017, 10:20 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline
Экзамены по маркетингу, экономике, финансы а также лабораторные, контрольные и курсовые работы.

engineerklubДата: Четверг, 04.06.2020, 07:47 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline
Шестеренные насосы применяются для подачи жидкости под давлением до 0,03 Па и могут быть использованы для подачи горючего и смазочного материала любой вязкости. Шестеренные насосы высокого давления (0,06 — 0,07 Па и выше) имеют ограниченное применение и изготовляются особо тщательно. Шестеренные насосы просты по конструкции, имеют небольшое число деталей, но чувствительны к загрязнению жидкости, поэтому при их установке рекомендуется применять приемные фильтры.
Насос состоит из крышки 4 и корпуса 1, в котором на вал 2 и ось 8 насажены рабочая шестерня 5 и зубчатое колесо 6. Втулки 3 и 7 играют роль подшипников скольжения. Насос имеет уплотнитсльные манжеты 13 и обратный клапан, регулируемый с помощью пружины 10 и гайки 9, который ограничивает давление. При работе насоса в зоне всасывания в момент выхода зубьев зубчатых колес из зацепления создается разрежение, под действием которого жидкость поступает в зону всасывания и во впадинах между зубьями переносится в зону нагнетания. В зоне нагнетания она вытесняется из впадин зубьями, входящими в зацепление, при этом давление возрастает, в результате чего жидкость поступает в трубопровод.

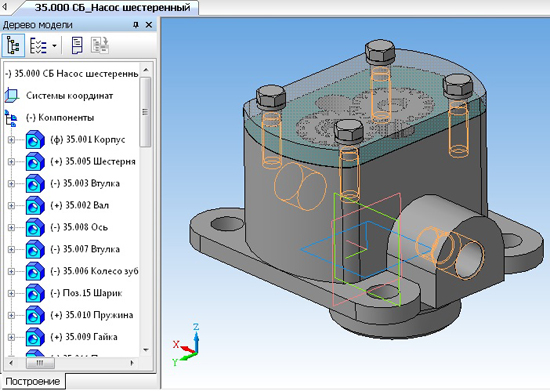

Насос шестеренный 35.000 сборочный чертеж
Насос шестеренный 35.000 спецификация
Корпус 35.001
Вал 35.002
Втулка 35.003
Крышка 35.004
Шестерня 35.005
Колесо зубчатое 35.006
Гайка 35.009
Пружина 35.010

СКАЧАТЬ

СКАЧАТЬ 2Д

engineerklubДата: Четверг, 01.06.2023, 14:51 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline

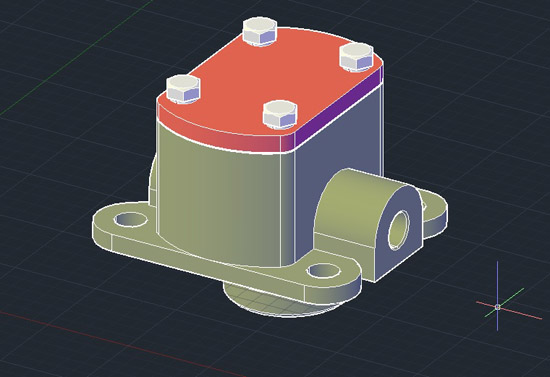

Насос шестеренный 35.000 СКАЧАТЬ
Насос шестеренный 35.000 ЧЕРТЕЖ
