36.000 Насос шестеренный
engineerklubДата: Среда, 04.10.2017, 10:29 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline



Насос шестеренный 36.000 чертежи

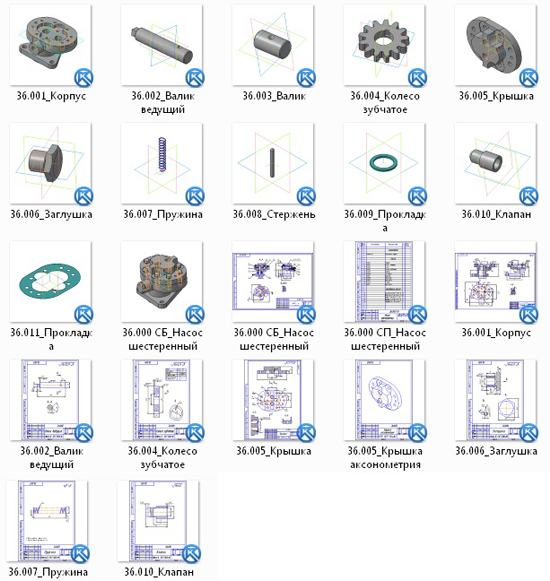

36.000 СБ_Насос шестеренный
36.000 СП_Насос шестеренный
36.001_Корпус
36.002_Валик ведущий
36.004_Колесо зубчатое
36.005_Крышка
36.005_Крышка аксонометрия
36.006_Заглушка
36.007_Пружина
36.010_Клапан

Задание 36 из альбома Чертежи для деталирования Аксарин П Е

Выполнены в компасе 3D V13 чертежи+3Д модели

скачать можно здесь Насос шестеренный 36.000 чертежи

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ

engineerklubДата: Среда, 18.10.2017, 10:20 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline
Экзамены по маркетингу, экономике, финансы а также лабораторные, контрольные и курсовые работы.

engineerklubДата: Четверг, 04.06.2020, 07:41 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline
Шестеренные насосы применяют для подачи жидкости под давлением до 0,03 Па. Их используют для подачи жидкости, смазочных материалов и горючего. Шестеренные насосы высокого давления (0,06—0,07 Па) имеют ограниченное применение и изготовляются особо тщательно. Шестеренные насосы просты по конструкции, имеют небольшое число деталей, но чувствительны к загрязнению жидкости, поэтому при их установке рекомендуется применять приемные фильтры. Рабочие шестерни насоса вращаются в противоположные стороны, как показано на схеме. Зубья шестерен, выходя из зацепления, создают пониженное давление, в результате чего смазочный материал поступает в зону всасывания и во впадинах между зубьями шестерен переносится (по периферии) в зону нагнетания, где вытесняется зубьями, входящими в зацепление. В зоне нагнетания создается повышенное давление, под действием которого смазочный материал поступает в трубопровод. Насос выполнен на подшипниках скольжения с чугунным корпусом и крышкой; имеет обратный клапан, который срабатывает при определенном давлении.

Насос шестеренный 36.000 сборочный чертеж
Насос шестеренный 36.000 спецификация

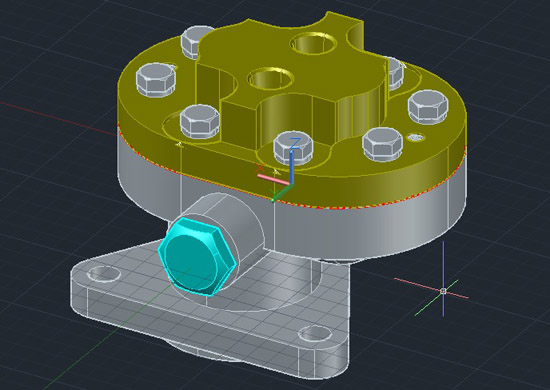

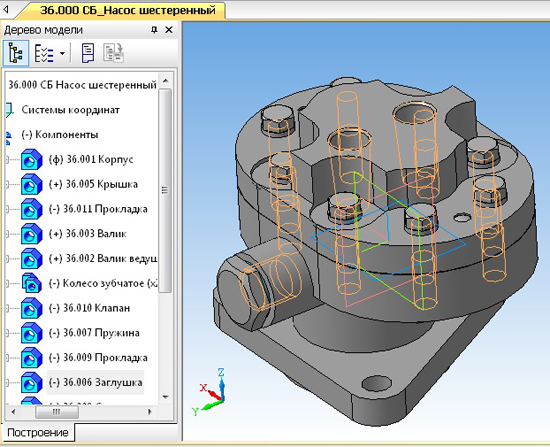

Насос шестеренный 36.000 3d модель
Корпус 36.001
Валик ведущий 36.002
Колесо зубчатое 36.004
Крышка 36.005
Заглушка 36.006
Пружина 36.007
Клапан 36.010

СКАЧАТЬ

СКАЧАТЬ 2Д

engineerklubДата: Четверг, 01.06.2023, 14:50 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline
Насос шестеренный 36.000 СКАЧАТЬ
Насос шестеренный 36.000 ЧЕРТЕЖ
