51.000 Насос шестеренный
engineerklubДата: Вторник, 19.03.2019, 12:27 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline
51.000 Насос шестеренный деталирование
51.000 Насос шестеренный чертежи

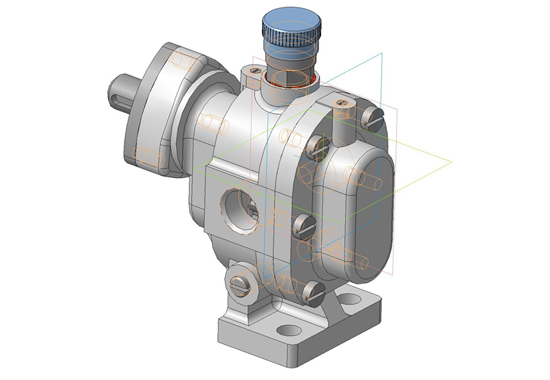

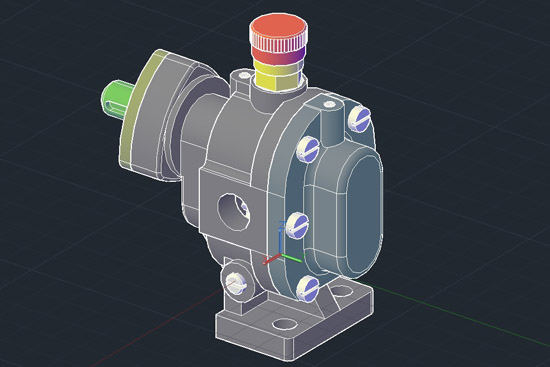

51.000 Насос шестеренный 3д модель



Шестеренный насос применяется для подачи жидкости любой вязкости под давлением до 0,07 Па. Он состоит из зубчатых колес 10 и 11, размещенных в литом корпусе 7, крышки 8, манжет 16, подшипников скольжения и смазочной системы.
Жидкость переносится между зубьями вращающихся шестерен из полости всасывания в полость нагнетания, как показано на схеме. КПД насоса может достигать 95 %.

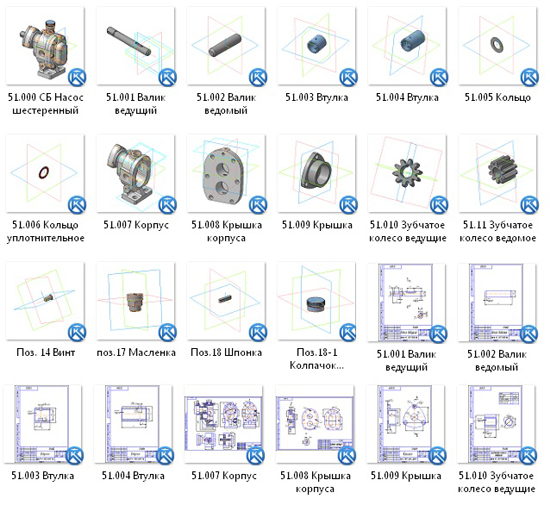

51.000 СБ Насос шестеренный
51.001 Валик ведущий
51.002 Валик ведомый
51.003 Втулка
51.004 Втулка
51.005 Кольцо
51.006 Кольцо уплотнительное
51.007 Корпус
51.008 Крышка корпуса
51.009 Крышка
51.010 Зубчатое колесо ведущее
51.011 Зубчатое колесо ведомое

Задание 51 из альбома Чертежи для деталирования Аксарин П Е

СКАЧАТЬ МОЖНО ЗДЕСЬ

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
