37.000 Насос шестеренный
engineerklubДата: Среда, 18.10.2017, 10:24 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33935
Репутация: 0
Статус: Offline



Насос шестеренный 37.000 чертежи

37.000 СБ_Насос шестеренный
37.000 СП_Насос шестеренный
37.001_Колесо зубчатое
37.002_Вал
37.004_Корпус
37.005_Крышка
37.005_Крышка аксонометрия
37.006_Колесо зубчатое
37.009_Пробка
37.011_Пружина

Задание 37 из альбома Чертежи для деталирования Аксарин П Е

Выполнены в компасе 3D V13 чертежи+3Д модели

скачать можно здесь Насос шестеренный 37.000 чертежи

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ

engineerklubДата: Четверг, 04.06.2020, 07:39 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33935
Репутация: 0
Статус: Offline
Шестеренный насос автомобиля ГАЗ-69 служит для подачи смазочного материала под давлением к трущимся частям двигателя. Насос крепится фланцем с правой стороны двигателя (между вторым и третьим цилиндрами) и приводится в действие от распределительного валика косозубым зубчатым колесом 1. Приводное зубчатое колесо посажено на вал 2 и закреплено штифтом. Свободная часть отверстия удлиненной ступицы зубчатого колеса и канавка на торце вала предусмотрены для соединения с соответствующим хвостовиком вала распределительной системы зажигания. В корпусе 4 насоса размещены рабочие зубчатые колеса. Ведущее зубчатое колесо 6 закреплено на валу 2, а ведомое 7 свободно вращается на оси 5, запрессованной в корпусе.
Рабочие зубчатые колеса вращаются, как показано на схеме. При этом зубья колес, выходя из зацепления, создают пониженное давление в зоне всасывания, под действием которого смазочный материал из поддона картера (через маслоприемник) по трубопроводу поступает в зону всасывания и между зубьями колес переносится (по периферии) в зону нагнетания, где вытесняется зубьями, входящими в зацепление; создастся повышенное давление, под действием которого смазочный материал подастся в фильтр грубой очистки. Из фильтра он поступает в смазочную магистраль. В крышке насоса размещен предохранительный клапан. При повышении давления смазочного материала клапан открывается и избыток смазочного материала из зоны нагнетания поступает в зону всасывания.

Насос шестеренный 37.000 сборочный чертеж
Насос шестеренный 37.000 спецификация

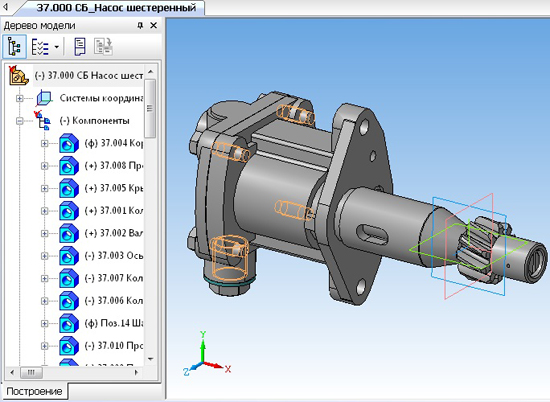

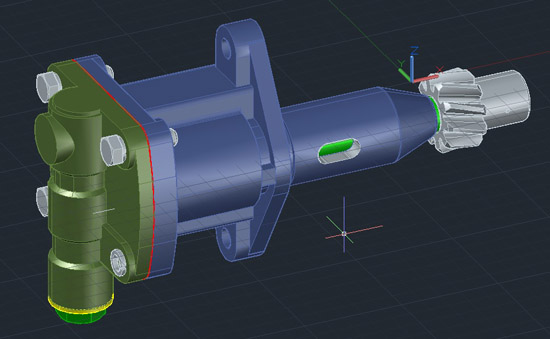

Насос шестеренный 37.000 3d модель
Колесо зубчатое 37.001
Вал 37.002
Корпус 37.004
Крышка 37.005
Колесо зубчатое 37.006
Пробка 37.009
Пружина 37.011
