38.000 Насос шестеренный
engineerklubДата: Среда, 25.10.2017, 10:08 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33935
Репутация: 0
Статус: Offline



Насос шестеренный 38.000 чертежи

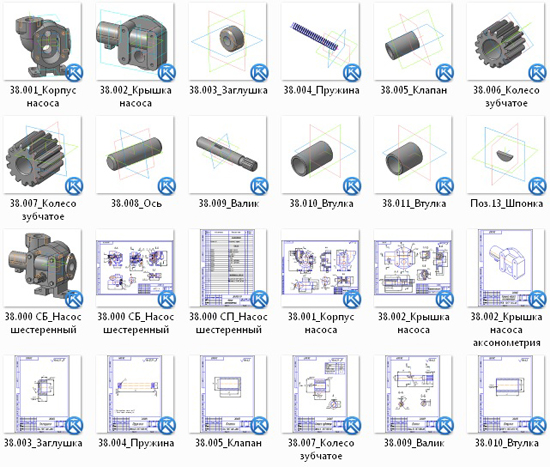

38.000 СБ_Насос шестеренный
38.000 СП_Насос шестеренный
38.001_Корпус насоса
38.002_Крышка насоса
38.002_Крышка насоса аксонометрия
38.003_Заглушка
38.004_Пружина
38.005_Клапан
38.007_Колесо зубчатое
38.009_Валик
38.010_Втулка

Задание 38 из альбома Чертежи для деталирования Аксарин П Е

Выполнены в компасе 3D V13 чертежи+3Д модели

скачать можно здесь Насос шестеренный 38.000 чертежи

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ

engineerklubДата: Четверг, 04.06.2020, 07:35 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33935
Репутация: 0
Статус: Offline
Шестеренные насосы применяют для подачи жидкостей горючего или смазочного материала любой вязкости под давлением до 0,03 Па. Насосы высокого давления (от 0,06 Па и выше) имеют ограниченное применение и изготовляются особенно тщательно. Шестеренные насосы просты по конструкции, но чувствительны к загрязнению жидкости, поэтому при использовании таких насосов устанавливают приемные фильтры. В литом корпусе 1 насоса размещены рабочие зубчатые колеса 6 и 7. В крышку 2 вмонтирован предохранительный клапан 5, регулируемый пружиной 4 и заглушкой 3. При работе насоса зубчатые колеса получают вращение от валика 9. В момент выхода зубьев из зацепления создается разрежение в зоне А, под действием которого жидкость поступает в корпус насоса и во впадинах между зубьями переносится в зону Б. В зоне Б жидкость вытесняется зубьями, входящими в зацепление, в результате чего создается повышенное давление, под действием которого она подается в гидролинию.

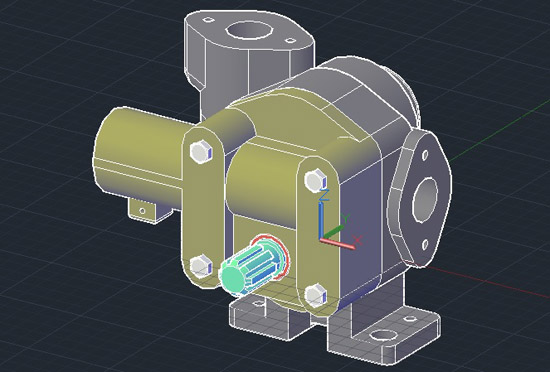

Насос шестеренный 38.000 сборочный чертеж
Насос шестеренный 38.000 спецификация
Насос шестеренный 38.000 3d модель
Корпус насоса 38.001
Крышка насоса 38.002
Заглушка 38.003
Пружина 38.004
Клапан 38.005
Колесо зубчатое 38.007
Ось 38.008
Валик 38.009
Втулка 38.010

СКАЧАТЬ
