39.000 Насос шестеренный
engineerklubДата: Среда, 25.10.2017, 10:11 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33955
Репутация: 0
Статус: Offline



Насос шестеренный 39.000 чертежи

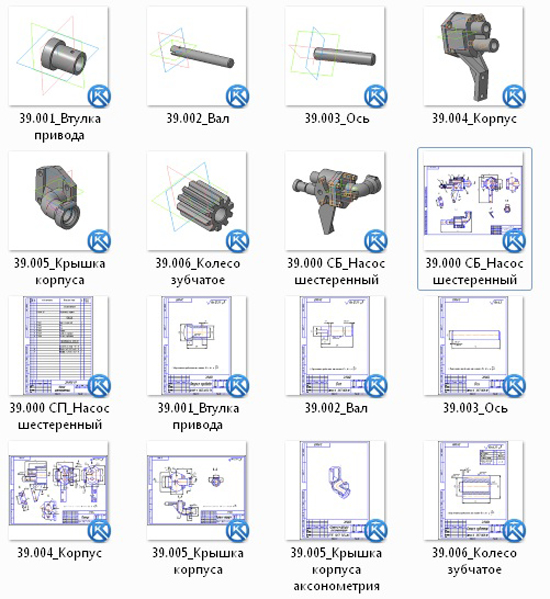

39.000 СБ_Насос шестеренный
39.000 СП_Насос шестеренный
39.001_Втулка привода
39.002_Вал
39.003_Ось
39.004_Корпус
39.005_Крышка корпуса
39.005_Крышка корпуса аксонометрия
39.006_Колесо зубчатое

Задание 39 из альбома Чертежи для деталирования Аксарин П Е

Выполнены в компасе 3D V13 все чертежи+3Д модели

скачать можно здесь Насос шестеренный 39.000 чертежи

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ

engineerklubДата: Среда, 03.06.2020, 20:40 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33955
Репутация: 0
Статус: Offline
Шестеренный насос автомобиля служит для подачи смазочного материала к трущимся частям двигателя. Насос устанавливается в корпусе двигателя и крепится на крышке четвертого коренного подшипника с помощью кронштейна, выполненного за одно целое с корпусом насоса.
Насос приводится в действие от шестерни распределительного вала двигателя через промежуточный вал. При вращении ведущего вала 2 смазочный материал из поддона картера (через маслоприемник) поступает в зону всасывания и во впадинах между зубьями колес 6, вращающихся в противоположных направлениях, переносится (перегоняется) в зону нагнетания. Смазочный материал вытесняется из впадин зубьями, входящими в зацепление, и скапливается в зоне нагнетания, в результате чего давление повышается и смазочный материал направляется в фильтр грубой очистки. Из фильтра он поступает в смазочную магистраль.

Насос шестеренный 39.000 сборочный чертеж
Насос шестеренный 39.000 спецификация

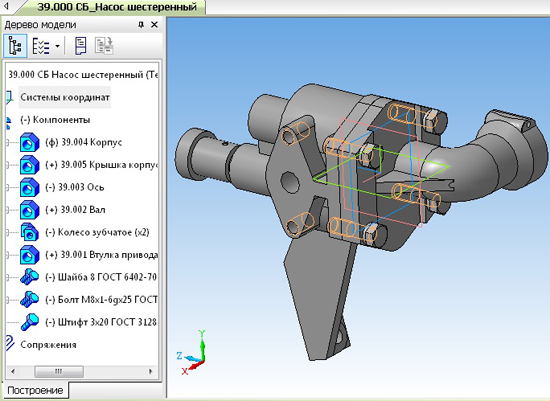

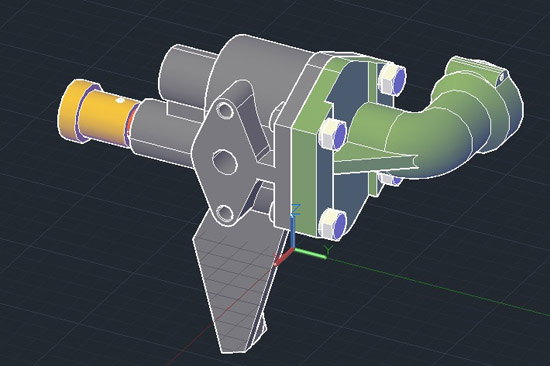

Насос шестеренный 39.000 3d модель
Втулка привода 39.001
Вал 39.002
Ось 39.003
Корпус 39.004
Крышка корпуса 39.005
Колесо зубчатое 39.006

СКАЧАТЬ

СКАЧАТЬ 2Д

engineerklubДата: Четверг, 01.06.2023, 14:50 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 33955
Репутация: 0
Статус: Offline
Насос шестеренный 39.000 СКАЧАТЬ
Насос шестеренный 39.000 ЧЕРТЕЖ
