41.000 Тиски
engineerklubДата: Среда, 25.10.2017, 10:19 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline



Тиски 41.000 чертежи

41.000 СБ_Тиски
41.000 СП_Тиски

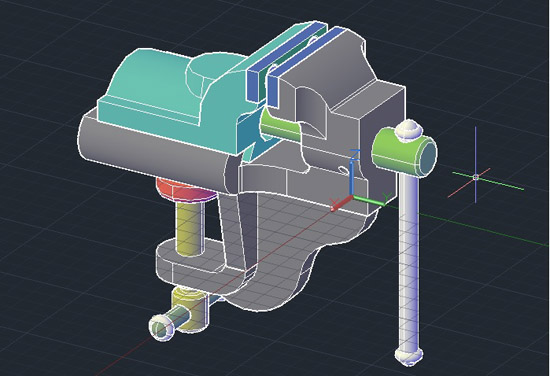

41.000 СБ_Тиски аксонометрия
41.001_Губа подвижная
41.002_Гайка ходовая
41.003_Винт ходовой
41.004_Губа неподвижная
41.005_Шайба
41.006_Винт
41.008_Вороток
41.010_Нагубник

Задание 41 из альбома Чертежи для деталирования Аксарин П Е

Выполнены в компасе 3D V13 чертежи+3Д модели

скачать можно здесь Тиски 41.000 чертежи

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ

engineerklubДата: Среда, 03.06.2020, 20:35 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline
Тиски служат для закрепления детали при слесарной обработке. Они крепятся к столу неподвижной губой 4 и винтом 6. Вращательное движение ходового винта 3 преобразуется в поступательное движение гайки 2 вместе с подвижной губой 1, в которой установлена гайка.
При обработке деталь зажимается между подвижной и неподвижной губами.

Тиски 41.000 сборочный чертеж
Тиски 41.000 спецификация

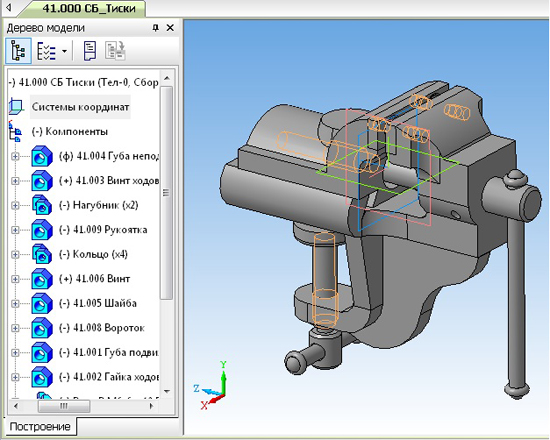

Тиски 41.000 3d модель
Губа подвижная 41.001
Гайка ходовая 41.002
Винт ходовой 41.003
Губа неподвижная 41.004
Шайба 41.005
Винт 41.006
Вороток 41.008
Нагубник 41.010

СКАЧАТЬ

СКАЧАТЬ 2Д

engineerklubДата: Четверг, 01.06.2023, 14:49 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline
Тиски 41.000 ЧЕРТЕЖ
Тиски 41.000 СКАЧАТЬ
