57.000 Насос ручной
engineerklubДата: Пятница, 23.08.2019, 05:45 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline
Насос ручной деталировка
Насос ручной сборочный чертеж
Насос ручной чертежи
Насос ручной деталирование
Насос ручной скачать

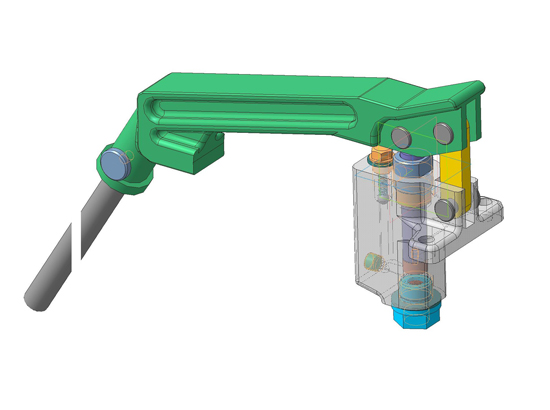

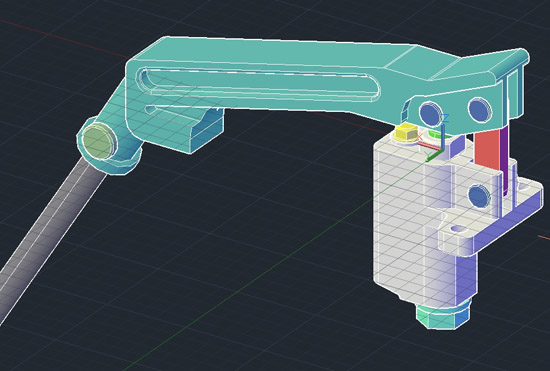

Насос ручной 3д модель



Ручной насос предназначен для перекачивания жидкости из одной емкости в другую. Основными деталями его являются корпус 10, плунжер 14, рычаг 16, впускной и выпускной клапаны. При работе насос крепится к подставке двумя болтами. При перемещении рычага 16 вверх плунжер перемещается вверх. Под плунжером создается разреженное пространство, куда через впускной клапан поступает жидкость. При движении рычага вниз впускной клапан закрывается и жидкость под давлением через выпускной клапан подается к выпускному отверстию с конической резьбой.

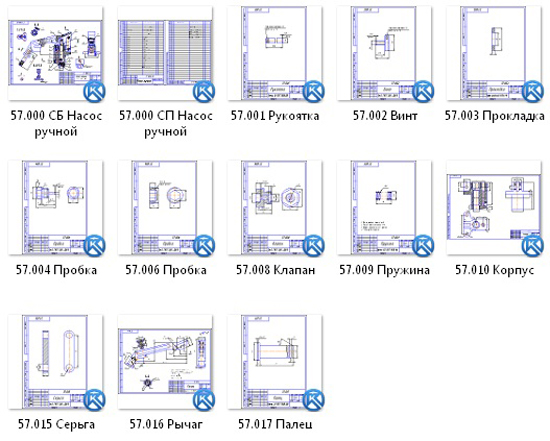

57.000 СБ Насос ручной сборочный чертеж
57.000 Сп Насос ручной спецификация
57.001 Рукоятка
57.002 Винт
57.003 Прокладка
57.004 Пробка
57.006 Пробка
57.008 Клапан
57.009 Пружина
57.010 Корпус
57.015 Серьга
57.016 Рычаг
57.017 Палец

СКАЧАТЬ МОЖНО ЗДЕСЬ
