56.000 Ключ гаечный (Контрольная работа)

56.000 Ключ гаечный

engineerklub

Дата: Вторник, 19.05.2020, 13:39 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 34010

Репутация: 0

Статус: Offline

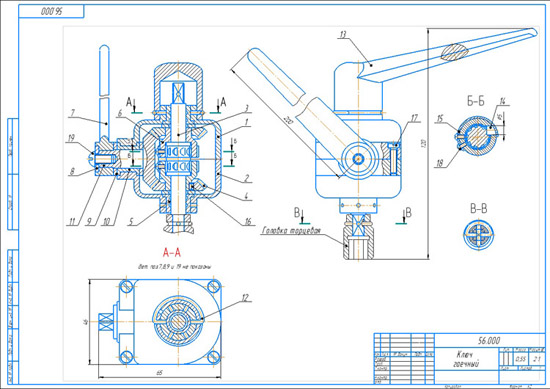

Ключ гаечный 56.000 Сборочный чертеж
Ключ гаечный 56.000 спецификация

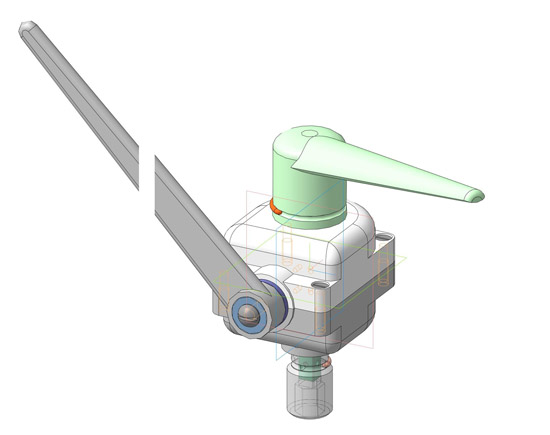

Ключ гаечный 56.000 3d модель
Крышка корпуса 56.001
Корпус 56.002
Шпиндель 56.003
Колесо зубчатое 56.004
Втулка 56.005
Ступица 56.006
Ручка 56.007
Шайба 56.008
Шайба 56.009
Втулка 56.010
Колесо зубчатое 56.011
Замок 56.012
Крышка 56.013
Собачка (ролик) 56.014
Пружина 56.015

Гаечный ключ без свободного хода предназначен для навинчивания гаек в труднодоступных местах. Направление вращения изменяется при перестановке ручки 13 на противоположный хвостовик корпуса. Неизменность направления вращения шпинделя достигается применением двух храповых колес. При вращении ручки 7 по часовой стрелке усилие передается через верхнее колесо, при вращении против часовой стрелки — через нижнее. Для удобства пользования ключом ручка 13 может устанавливаться в любом из шести фиксированных положений. К ключу прилагается комплект сменных торцовых головок.

СКАЧАТЬ

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ

engineerklub

Дата: Четверг, 21.05.2020, 12:06 | Сообщение # 2

Генералиссимус

Группа: Администраторы

Сообщений: 34010

Репутация: 0

Статус: Offline

Ключ гаечный 56.000 автокад чертежи
Ключ гаечный 56.000 сборочный чертеж
Ключ гаечный 56.000 чертежи
Ключ гаечный 56.000 деталировка
Ключ гаечный 56.000 скачать

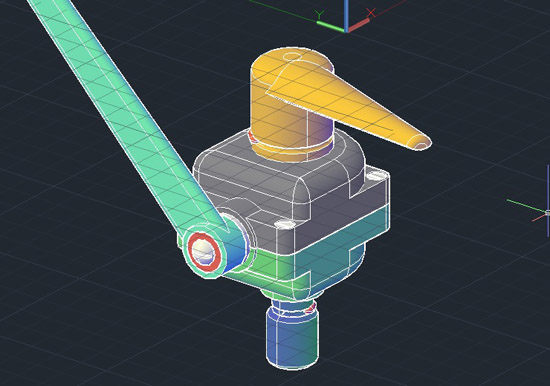

Ключ гаечный 56.000 AutoCAD 3д модель

СКАЧАТЬ

СКАЧАТЬ 2Д

engineerklub

Дата: Четверг, 01.06.2023, 14:43 | Сообщение # 3

Генералиссимус

Группа: Администраторы

Сообщений: 34010

Репутация: 0

Статус: Offline

Ключ гаечный 56.000 СКАЧАТЬ
Ключ гаечный 56.000 ЧЕРТЕЖ
