59.000 Гидроаппарат клапанный
engineerklubДата: Пятница, 24.11.2017, 08:26 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 34245
Репутация: 0
Статус: Offline

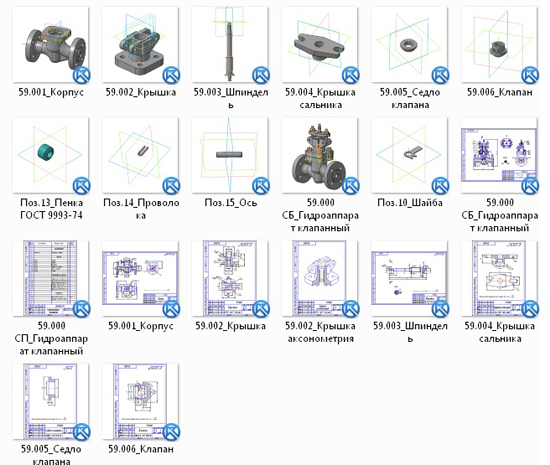

Гидроаппарат клапанный 59.000 чертежи

59.000 СБ_Гидроаппарат клапанный
59.000 СП_Гидроаппарат клапанный
59.001_Корпус
59.002_Крышка
59.002_Крышка аксонометрия
59.003_Шпиндель
59.004_Крышка сальника
59.005_Седло клапана
59.006_Клапан

Задание 59 из альбома Чертежи для деталирования Аксарин П Е

Выполнены в компасе 3D V13 чертежи+3Д модели

скачать можно здесь Гидроаппарат клапанный 59.000 чертежи

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ

engineerklubДата: Среда, 13.05.2020, 12:28 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 34245
Репутация: 0
Статус: Offline
Гидроаппарат клапанный 59.000 сборочный чертеж
Гидроаппарат клапанный 59.000 спецификация
Гидроаппарат клапанный 59.000 3d модель
Корпус 59.001
Крышка 59.002
Шпиндель 59.003
Крышка сальника 59.004
Седло клапана 59.005
Клапан 59.006

Клапанный гидроаппарат предназначен для перекрытия трубопровода гидросистемы. Он состоит из корпуса 1 с прикрепленной к нему крышкой 2, через которую пропущен шпиндель 3. К шпинделю присоединен клапан 6. Чтобы жидкость не просачивалась между корпусом и крышкой, установлено кольцо 9. Для устранения течи между крышкой и шпинделем в верхней части крышки выполнено цилиндрическое углубление, в которое набивается сальниковое уплотнение. Последнее плотно охватывает шпиндель и поджимается крышкой 4. При вращении шпинделя по часовой стрелке клапан закрывает проходное отверстие, при вращении против часовой стрелки — открывает его.

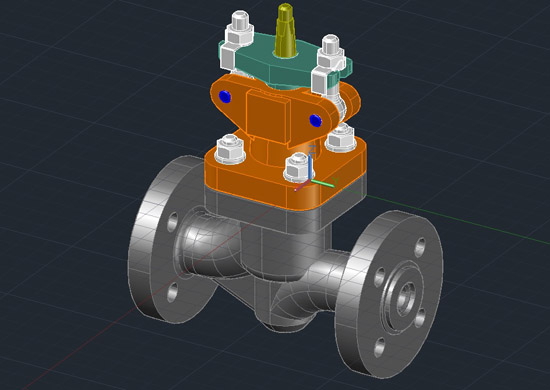

Гидроаппарат клапанный автокад
Гидроаппарат клапанный сборочный чертеж
Гидроаппарат клапанный чертежи
Гидроаппарат клапанный деталировка
Гидроаппарат клапанный скачать

СКАЧАТЬ

СКАЧАТЬ 2Д

engineerklubДата: Четверг, 01.06.2023, 14:42 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 34245
Репутация: 0
Статус: Offline
Гидроаппарат клапанный 59.000 СКАЧАТЬ
Гидроаппарат клапанный 59.000 ЧЕРТЕЖ
