62.000 Тиски
engineerklubДата: Пятница, 24.11.2017, 08:34 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 34252
Репутация: 0
Статус: Offline



Тиски 62.000 чертежи

62.000 СБ_Тиски
62.000 СП_Тиски
62.001_Губа неподвижная
62.002_Губа подвижная
62.002_Губа подвижная аксонометрия
62.003_Пружина
62.004_Винт ходовой
62.005_Шайба
62.006_Винт нажимной

Задание 62 из альбома Чертежи для деталирования Аксарин П Е

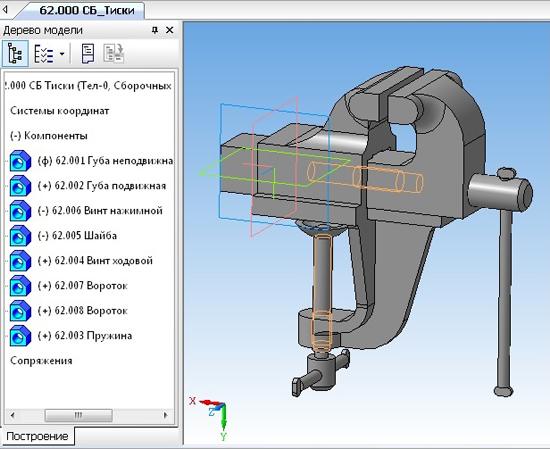

Выполнены в компасе 3D V13 чертежи+3Д модели

скачать можно здесь Тиски 62.000 чертежи

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ

engineerklubДата: Среда, 13.05.2020, 12:18 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 34252
Репутация: 0
Статус: Offline

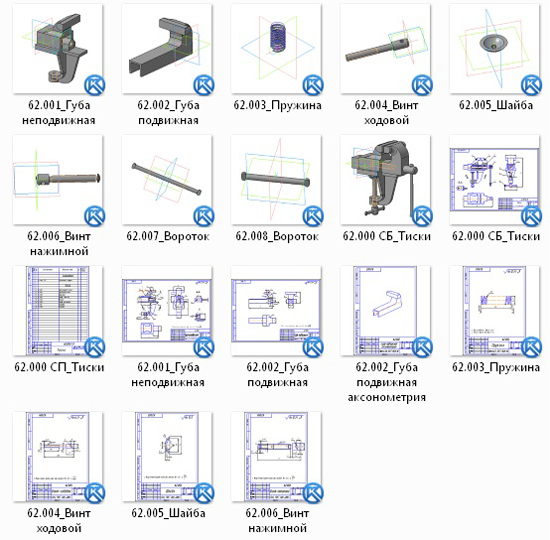

Тиски 62.000 Сборочный чертеж
Тиски 62.000 Спецификация

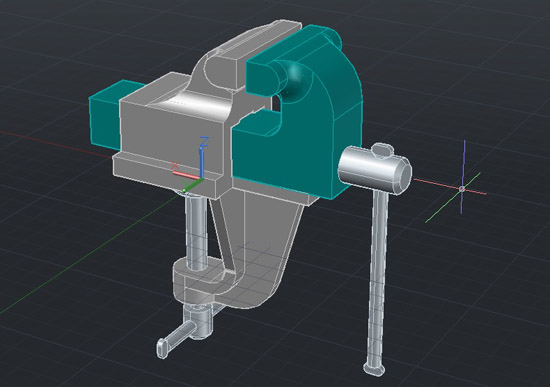

Тиски 62.000 3d модель
Тиски 62.000 чертежи
Губа неподвижная 62.001
Губа подвижная 62.002
Пружина 62.003
Винт ходовой 62.004
Шайба 62.005
Винт нажимной 62.006

Тиски слесарные служат для закрепления деталей при обработке. Обрабатываемая деталь зажимается между подвижной и неподвижной губами. Тиски крепятся к столу неподвижной губой 1 и винтом 5. При ввертывании ходового винта 4 в стойку неподвижной губы перемещаем подвижную губу 2 и зажимаем отрабатываемую деталь. При отвертывании ходового винта подвижная губа под действием пружины отжимается и освобождает закрепленную деталь.

Тиски автокад
Тиски сборочный чертеж
Тиски чертежи
Тиски деталировка
Тиски скачать

СКАЧАТЬ

СКАЧАТЬ 2Д
