Пневмоклапан редукционный 65.000 чертежи
65.000 СБ_Пневмоклапан редукционный
65.000 СП_Пневмоклапан редукционный
65.002_Корпус
65.003_Цилиндр корпуса
65.004_Седло выпускного клапана
65.005_Шток клапана
65.006_Гайка колпачковая
65.007_Кожух
65.008_Пружина
65.013_Штуцер
Задание 65 из альбома Чертежи для деталирования Аксарин П Е
Выполнены в компасе 3D V13 чертежи+3Д модели
скачать можно здесь Пневмоклапан редукционный 65.000 чертежи
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Среда, 13.05.2020, 12:00 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33964
Статус: Offline
| Пневмоклапан редукционный 65.000 Сборочный чертеж
Пневмоклапан редукционный 65.000 Спецификация

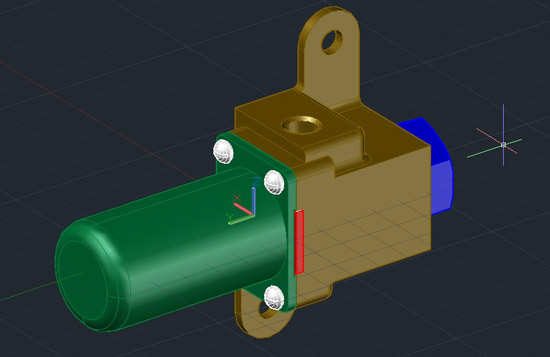

Пневмоклапан редукционный 65.000 3d модель
Корпус 65.002
Цилиндр корпуса 65.003
Седло выпускного клапана 65.004
Шток клапана 65.005
Гайка колпачковая 65.006
Кожух 65.007
Пружина 65.008
Штуцер 65.013
Редукционный пневмоклапан шарикового типа автомобилей ЗИЛ-130 автоматически поддерживает давление сжатого воздуха в пневмосистеме путем впуска воздуха в разгрузочное устройство компрессора или выпуска из него. В цилиндр 3 корпуса ввернуто седло 4 выпускного клапана, положение которого устанавливается регулировочными прокладками 10, Давление пружины 8 через опорные шарики и шток 5 передается на клапан I (см. схему). Давление пружины 8 регулируется колпачковой гайкой 6. Так регулятор давления настраивается на заданную величину. При повышении давления в пневматической системе до 0,068 Па сжатый воздух поступает в отверстие A, проходит через фильтр 1 и, преодолевая силу сжатия пружины, открывает шариковый клапан I; при этом клапан II (см. схему) перекрывает отверстие в седле 4. Воздух направляется через отверстие Б, поступает в разгрузочное устройство компрессора, которое отключает подачу воздуха компрессором в сеть, а при снижении давления в сети до 0,055 Па пружина 8 возвращает клапаны в первоначальное положение. Разгрузочное устройство через отверстие В в седле 4 соединяется с атмосферой и включает подачу воздуха компрессором в пневмосистему.
Пневмоклапан редукционный автокад
Пневмоклапан редукционный сборочный чертеж
Пневмоклапан редукционный чертежи
Пневмоклапан редукционный деталировка
Пневмоклапан редукционный скачать
СКАЧАТЬ
СКАЧАТЬ 2Д
|
| |
| |
| engineerklub | Дата: Четверг, 01.06.2023, 14:39 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33964
Статус: Offline
| Пневмоклапан редукционный 65.000 СКАЧАТЬ
Пневмоклапан редукционный 65.000 ЧЕРТЕЖ
|
| |
| |
