43.000 Рычаг регулировочный
engineerklubДата: Четверг, 14.12.2017, 10:13 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33955
Репутация: 0
Статус: Offline



Рычаг регулировочный 43.000 чертежи

43.000 СБ_Рычаг регулировочный
43.000 СП_Рычаг регулировочный
43.001_Корпус
43.001_Корпус аксонометрия
43.002_Ось червяка
43.003_Заглушка
43.004_Пробка фиксатора
43.005_Пружина
43.006_Червяк
43.007_Крышка
43.008_Колесо червячное

Задание 43 из альбома Чертежи для деталирования Аксарин П Е

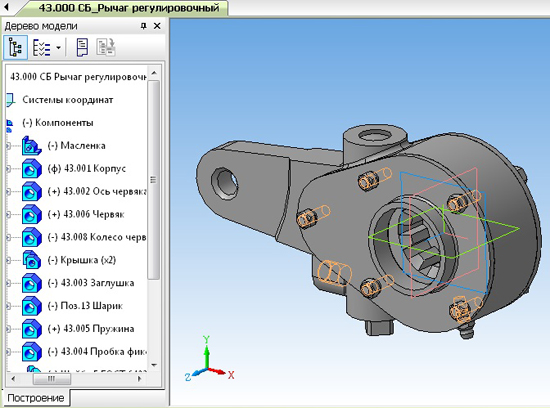

Выполнены в компасе 3D V13 все чертежи+3Д модели

скачать можно здесь Рычаг регулировочный 43.000 чертежи

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ

engineerklubДата: Суббота, 30.05.2020, 10:00 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33955
Репутация: 0
Статус: Offline
Рычаг с червячным механизмом предназначен для регулирования тормозной системы автомобиля ЗИЛ-130. Зазор между тормозными колодками и тормозным барабаном изменяется поворотом разжимного кулака, на шлицевой хвостовик которого насаживается регулировочный рычаг.
Поворот рычага при торможении производится тягой, соединяющей его с тормозной камерой. Зазор регулируется дополнительным поворотом разжимного кулака с помощью червячной пары 6 и 8. При вращении оси 2 дополнительно поворачивается червячное колесо 8 с разжимным-кулаком. Положение червячного колеса фиксируется устройством, состоящим из шарика 13, пружины 5 и пробки 4.

Рычаг регулировочный 43.000 сборочный чертеж
Рычаг регулировочный 43.000 спецификация
Рычаг регулировочный 43.000 3d модель
Корпус 43.001
Ось червяка 43.002
Заглушка 43.003
Пробка фиксатора 43.004
Пружина 43.005
Червяк 43.006
Крышка 43.007
Колесо червячное 43.008

СКАЧАТЬ

СКАЧАТЬ 2Д
