Форум » Инженерная графика » Деталирование Аксарин П.Е. » 44.000 Тиски (Чертежи)
44.000 Тиски
engineerklubДата: Четверг, 14.12.2017, 10:15 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 34245
Репутация: 0
Статус: Offline

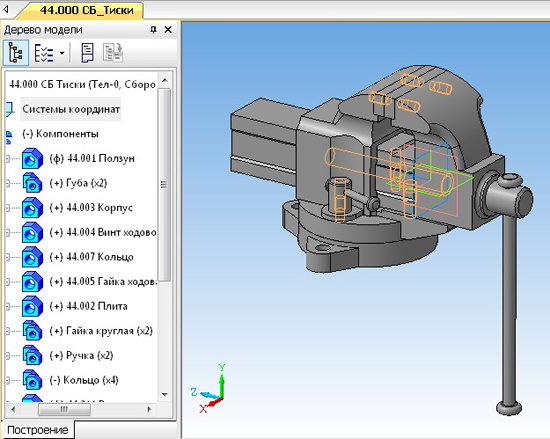

Тиски 44.000 чертежи

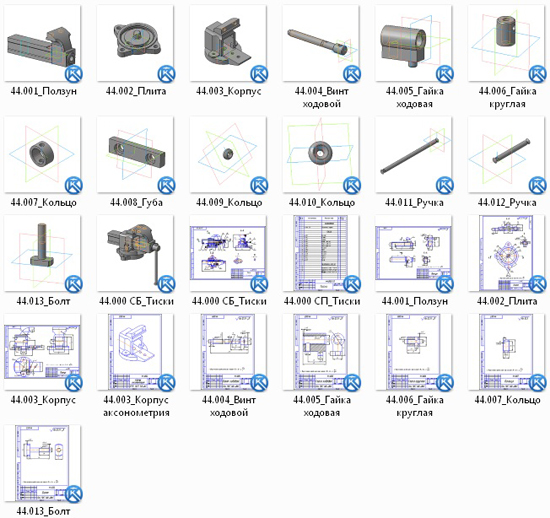

44.000 СБ_Тиски
44.000 СП_Тиски
44.001_Ползун
44.002_Плита
44.003_Корпус
44.003_Корпус аксонометрия
44.004_Винт ходовой
44.005_Гайка ходовая
44.006_Гайка круглая
44.007_Кольцо
44.013_Болт

Задание 44 из альбома Чертежи для деталирования Аксарин П Е

Выполнены в компасе 3D V13 чертежи+3Д модели

скачать можно здесь Тиски 44.000 чертежи

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ

engineerklubДата: Суббота, 30.05.2020, 09:57 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 34245
Репутация: 0
Статус: Offline
Поворотные слесарные тиски служат для закрепления обрабатываемых деталей. Ходовой винт 4, ввернутый в неподвижную гайку 5, закрепленную на корпусе болтом 14, вращают ручкой 11. Вместе с винтом 4 перемещается ползун соединенный с винтом кольцом 7 и штифтом 16. Обрабатываемая деталь зажимается между губами 8. В плите 2 имеется кольцевая канавка для анкерных болтов 13, прижимающих корпус 3 к плите. Кольцевая канавка позволяет поворачивать корпус относительно плиты и верстака, на котором закреплены тиски.

Тиски 44.000 сборочный чертеж
Тиски 44.000 спецификация

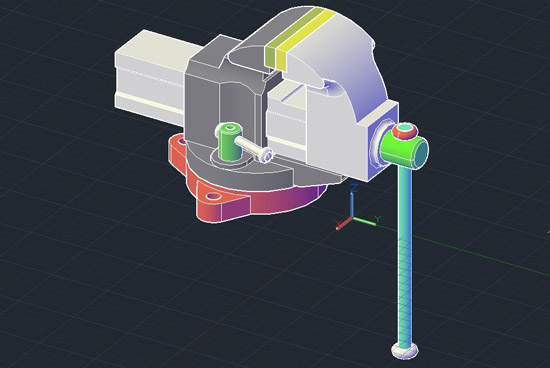

Тиски 44.000 3d модель
Ползун 44.001
Плита 44.002
Корпус 44.003
Винт ходовой 44.004
Гайка ходовая 44.005
Гайка круглая 44.006
Кольцо 44.007
Губа 44.008
Болт 44.013

СКАЧАТЬ

СКАЧАТЬ 2Д

engineerklubДата: Четверг, 01.06.2023, 14:48 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 34245
Репутация: 0
Статус: Offline
Тиски 44.000 СКАЧАТЬ
Тиски 44.000 ЧЕРТЕЖ
