49.000 Гидроцилиндр грейдера
engineerklubДата: Четверг, 14.12.2017, 10:27 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline

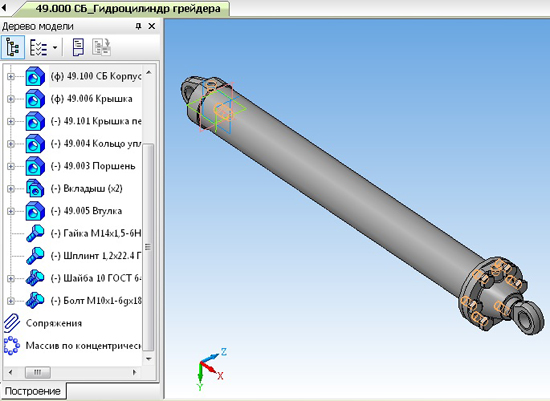

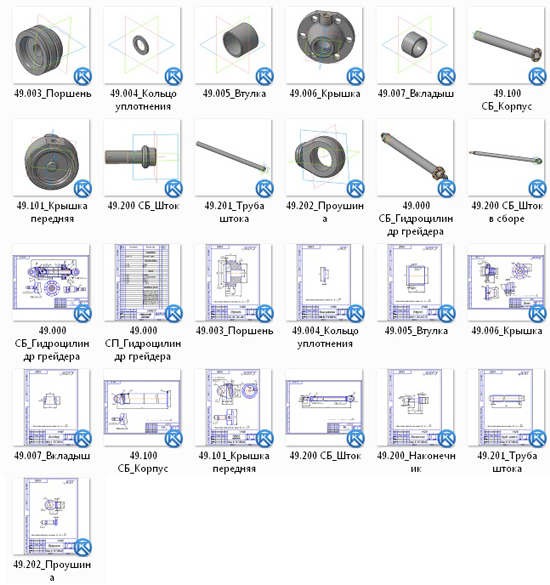

Гидроцилиндр грейдера 49.000 чертежи

49.000 СБ_Гидроцилиндр грейдера
49.000 СП_Гидроцилиндр грейдера
49.100 СБ_Корпус
49.101_Крышка передняя
49.200 СБ_Шток
49.200_Наконечник
49.201_Труба штока
49.202_Проушина
49.003_Поршень
49.004_Кольцо уплотнения
49.005_Втулка
49.006_Крышка
49.007_Вкладыш

Задание 49 из альбома Чертежи для деталирования Аксарин П Е

Выполнены в компасе 3D V13 чертежи+3Д модели

скачать можно здесь Гидроцилиндр грейдера 49.000 чертежи

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ

engineerklubДата: Понедельник, 25.05.2020, 09:09 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline
Гидроцилиндр грейдера предназначен для управления навесной системой. Масло, поступающее под давлением через отверстие по направлению, показанному на схеме стрелкой А, заполняет пространство между фланцем и поршнем. Поршень, соединенный со штоком, приходит в движение и вытесняет масло, находящееся в цилиндре, через отверстие в крышке цилиндра. Обратный ход поршня осуществляется, когда масло под давлением подается в отверстие Б в крышке цилиндра, давит на поршень, который при обратном движении вытесняет масло из цилиндра через отверстие во фланце проушины.

Гидроцилиндр грейдера 49.000 сборочный чертеж
Гидроцилиндр грейдера 49.000 спецификация

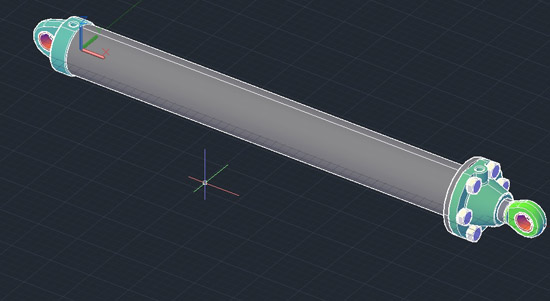

Гидроцилиндр грейдера 49.000 3d модель
Корпус 49.100
Крышка передняя 49.101
Шток 49.200
Наконечник 49.201
Труба штока 49.202
Проушина 49.203
Поршень 49.003
Кольцо уплотнения 49.004
Втулка 49.005
Крышка 49.006
Вкладыш 49.007


СКАЧАТЬ

СКАЧАТЬ 2Д

engineerklubДата: Четверг, 01.06.2023, 14:45 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline
Гидроцилиндр грейдера 49.000 СКАЧАТЬ
Гидроцилиндр грейдера 49.000 ЧЕРТЕЖ
