50.000 Пневмоклапан давления
engineerklubДата: Четверг, 14.12.2017, 10:30 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 34245
Репутация: 0
Статус: Offline

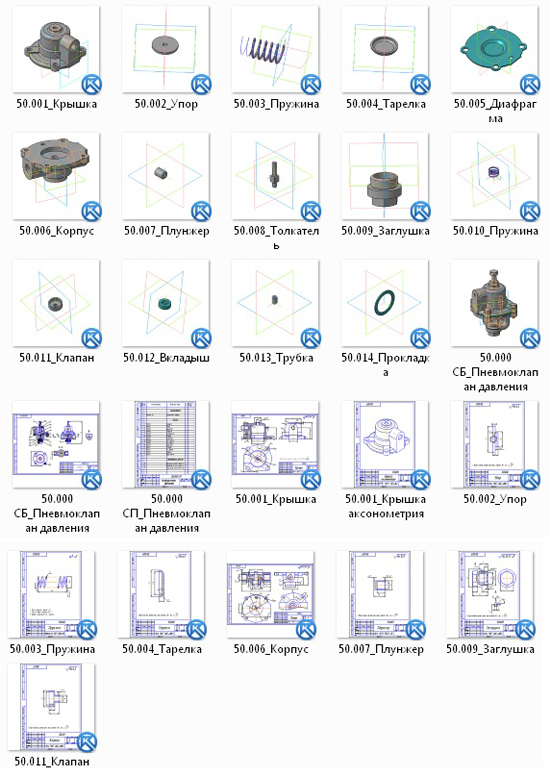

Пневмоклапан давления 50.000 чертежи

50.000 СБ_Пневмоклапан давления
50.000 СП_Пневмоклапан давления
50.001_Крышка
50.001_Крышка аксонометрия
50.002_Упор
50.003_Пружина
50.004_Тарелка
50.006_Корпус
50.007_Плунжер
50.009_Заглушка
50.011_Клапан

Задание 50 из альбома Чертежи для деталирования Аксарин П Е

Выполнены в компасе 3D V13 чертежи+3Д модели

скачать можно здесь Пневмоклапан давления 50.000 чертежи

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ

engineerklubДата: Воскресенье, 24.05.2020, 07:38 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 34245
Репутация: 0
Статус: Offline
Пневмоклапан служит для снижения давления поступающего газа до необходимого рабочего и для автоматического поддержания давления на заданном уровне. Давление регулируется болтом 16 и фиксируется контргайкой 17. Газ поступает в корпус через отверстие А и проходит под клапан, отжатый пружиной 3. Затем газ попадает в полость Б, которая соединена отверстием с пространством под диафрагмой и гнездом В для манометра. При повышении давления под диафрагмой пружина 3 сжимается, при этом клапан под действием пружины 10 уменьшает или прекращает проход газа из зоны А в зону Б. Так поддерживается постоянным давление в зоне Б. Чтобы исключить влияние изменения давления над диафрагмой на работу редуктора, в крышке 1 имеется отверстие Г.

Пневмоклапан давления 50.000 сборочный чертеж
Пневмоклапан давления 50.000 спецификация

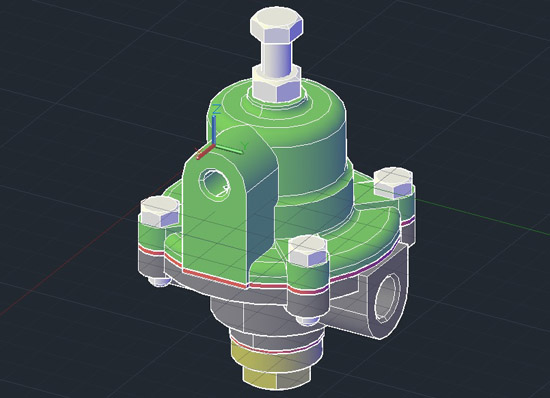

Пневмоклапан давления 50.000 3d модель
Крышка 50.001
Упор 50.002
Пружина 50.003
Тарелка 50.004
Корпус 50.006
Плунжер 50.007
Толкатель 50.008
Заглушка 50.009
Клапан 50.011

СКАЧАТЬ

СКАЧАТЬ 2Д

engineerklubДата: Четверг, 01.06.2023, 14:45 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 34245
Репутация: 0
Статус: Offline
Пневмоклапан давления 50.000 СКАЧАТЬ
Пневмоклапан давления 50.000 ЧЕРТЕЖ
