Насос шестеренный 52.000 чертежи
52.000 СБ_Насос шестеренный
52.000 СП_Насос шестеренный
52.001_Крышка
52.002_Корпус
52.003_Зубчатое колесо
52.004_Кронштейн
52.005_Втулка
52.010_Гайка накидная
52.011_Вал
Задание 52 из альбома Чертежи для деталирования Аксарин П Е
Выполнены в компасе 3D V13 чертежи+3Д модели
скачать можно здесь Насос шестеренный 52.000 чертежи
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Пятница, 22.05.2020, 10:30 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33955
Статус: Offline
| Шестеренные насосы применяются для подачи жидкости под давлением до 0,03 Па и могут быть использованы для подачи жидкостей любой вязкости. Шестеренные насосы высокого давления (до 0,07 Па и более) имеют ограниченное применение и изготовляются особенно тщательно. Шестеренные насосы просты по конструкции, имеют малое число деталей, но они чувствительны к загрязнению жидкости, поэтому при использовании таких насосов рекомендуется применять приемные фильтры.
Насос состоит из крышки 1 и корпуса 2, в котором на валы 9 и 11 насажены рабочие зубчатые колеса 3; втулки 5 и 8 играют роль подшипников скольжения. При работе насоса в момент выхода зубьев колес из зацепления создается разрежение, в результате чего жидкость поступает в зону всасывания и во впадинах между зубьями переносится в зону нагнетания. В зоне нагнетания она вытесняется из впадин зубьями, входящими в зацепление, при этом давление возрастает, в результате чего жидкость поступает в трубопровод.
Насос шестеренный 52.000 сборочный чертеж
Насос шестеренный 52.000 спецификация

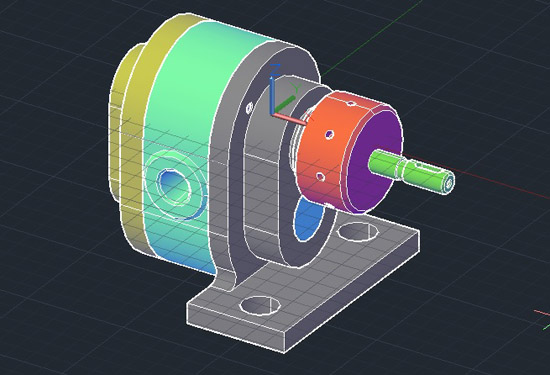

Насос шестеренный 52.000 3d модель
Крышка 52.001
Корпус 52.002
Зубчатое колесо 52.003
Кронштейн 52.004
Втулка 52.005
Втулка 52.007
Втулка 52.008
Вал 52.009
Гайка накидная 52.010
Вал 52.011
СКАЧАТЬ
СКАЧАТЬ 2Д
|
| |
| |
