| engineerklub | Дата: Воскресенье, 24.12.2017, 18:35 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 34245
Статус: Offline
|

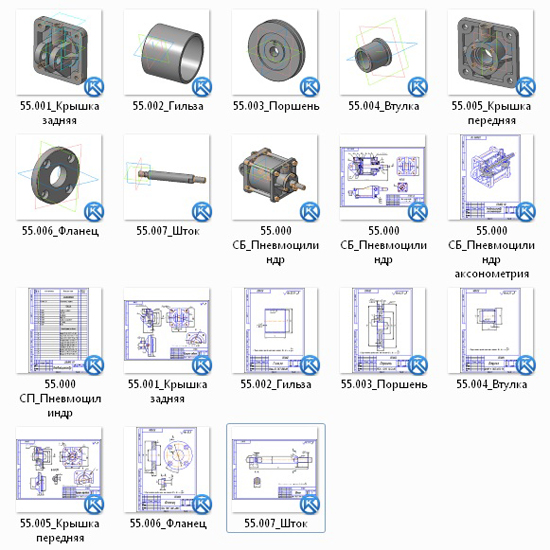

Пневмоцилиндр 55.000 чертежи
55.000 СБ_Пневмоцилиндр
55.000 СП_Пневмоцилиндр

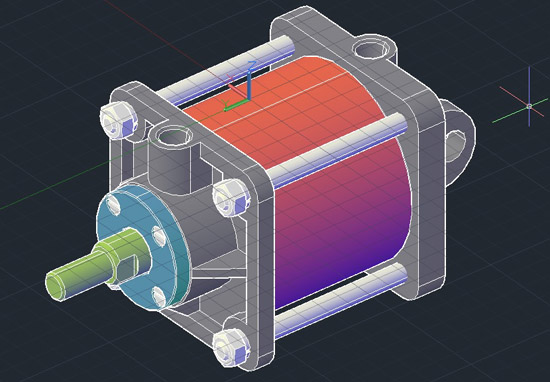

55.000 СБ_Пневмоцилиндр аксонометрия
55.001_Крышка задняя
55.002_Гильза
55.003_Поршень
55.004_Втулка
55.005_Крышка передняя
55.006_Фланец
55.007_Шток
Задание 55 из альбома Чертежи для деталирования Аксарин П Е
Выполнены в компасе 3D V13 чертежи+3Д модели
скачать можно здесь Пневмоцилиндр 55.000 чертежи
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 21.05.2020, 12:08 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 34245
Статус: Offline
| Пневмоцилиндры (и пневматические камеры с диафрагмой) применяют в качестве силового узла в приспособлениях и механизмах привода зажимных устройств. Для них используется сжатый воздух давлением 0,04—0,06 Па. Они обеспечивают возможность регулирования и контроля зажимного усилия, дистанционное управление и быстроту действия. Большая площадь поршня (при диаметре 125 мм) позволяет получить значительные усилия при невысоком давлении.
Для нормальной работы цилиндр должен быть проверен на прочность при давлении 0,09 Па (наружные утечки при этом не допускаются); он должен быть герметичен при давлении сжатого воздуха 0,06 Па и проверен на работоспособность (из одного крайнего положения в другое в диапазоне давлений 0,02—0,09 Па шток должен перемещаться плавно); давление трогания с места без нагрузки не должно превышать 0,002 Па; все воздушные каналы перед сборкой должны быть очищены и проверены на проходимость; при сборке трущиеся поверхности должны быть смазаны.
Пневмоцилиндр 55.000 сборочный чертеж
Пневмоцилиндр 55.000 спецификация

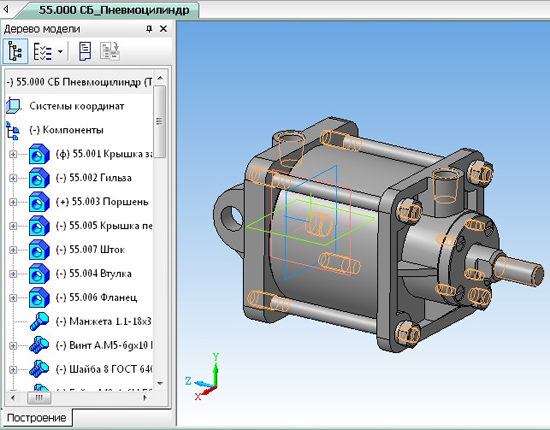

Пневмоцилиндр 55.000 3d модель
Крышка задняя 55.001
Гильза 55.002
Поршень 55.003
Втулка 55.004
Крышка передняя 55.005
Фланец 55.006
Шток 55.007
СКАЧАТЬ
СКАЧАТЬ 2Д
|
| |
| |
| engineerklub | Дата: Четверг, 01.06.2023, 14:43 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 34245
Статус: Offline
| Пневмоцилиндр 55.000 СКАЧАТЬ
Пневмоцилиндр 55.000 ЧЕРТЕЖ
|
| |
| |
