01.000 Насос деталирование
|
|
| engineerklub | Дата: Четверг, 24.08.2017, 17:32 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline
|

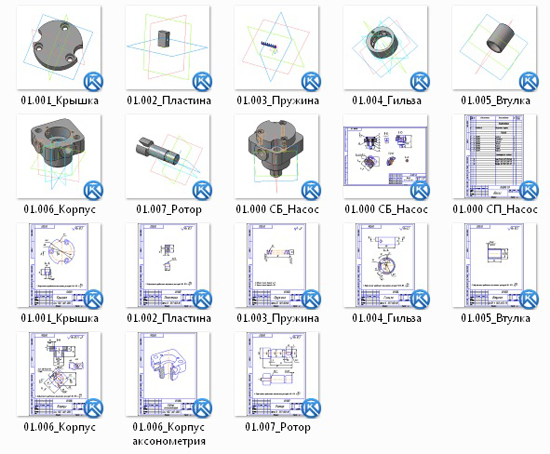

Насос 01.000 Чертежи
01.000 СБ_Насос
01.000 СП_Насос
01.001 Крышка
01.002 Пластина
01.003 Пружина
01.004 Гильза
01.005 Втулка
01.006 Корпус
01.006 Корпус аксонометрия
01.007 Ротор
Задание 01 из альбома Чертежи для деталирования Аксарин П Е
Выполнены в компасе 3D V13 все чертежи+3Д модели
скачать можно здесь Насос 01.000 чертежи
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
|
|
|
|
| engineerklub | Дата: Четверг, 04.06.2020, 09:26 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline
| Роторный насос шиберного типа предназначен для перекачивания жидкостей. В автомобилях он применяется для предварительного подкачивания горючего. В корпусе 6 запрессована бронзовая втулка 5, обеспечивающая трение скольжения. Соосно с ротором 7 в корпусе монтируется гильза 4, положение которой фиксируется штифтом 10. В паз ротора входят пластины 2. Последние при работе плотно прижимаются пружиной 3 к стенкам отверстия гильзы. Внутреннее отверстие гильзы имеет эксцентриситет по отношению к ее внешнему цилиндру и к оси ротора. Из зоны всасывания в зону нагнетания жидкость подается пластинами, которые при вращении ротора перемещаются и за счет эксцентриситета изменяют объем в зазоре между ротором и гильзой.
Насос 01.000 сборочный чертеж
Насос 01.000 спецификация

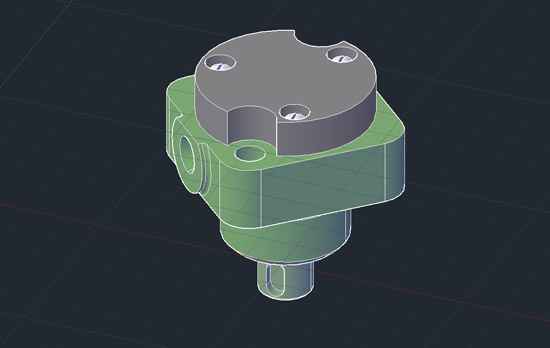

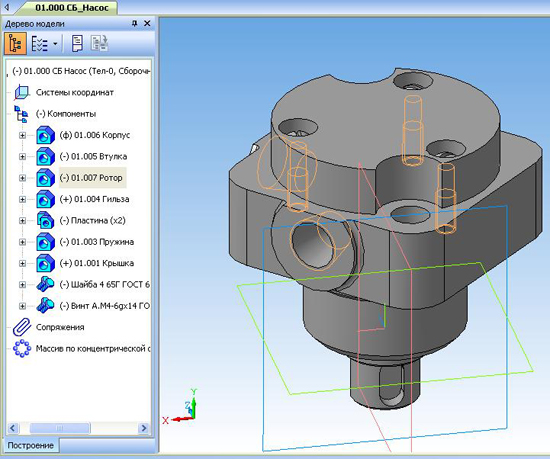

Насос 01.000 3d модель
01.001 Крышка
01.002 Пластина
01.003 Пружина
01.004 Гильза
01.005 Втулка
01.006 Корпус
01.007 Ротор
СКАЧАТЬ
СКАЧАТЬ 2Д
|
| |
|
|
| engineerklub | Дата: Вторник, 26.01.2021, 17:49 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline
| Насос 01.000 сборочный чертеж
Насос 01.000 спецификация
Насос 01.000 чертежи
01.001 Крышка чертеж + 3д модель
01.002 Пластина чертеж + 3д модель
01.003 Пружина чертеж + 3д модель
01.004 Гильза чертеж + 3д модель
01.005 Втулка чертеж + 3д модель
01.006 Корпус чертеж + 3д модель
01.007 Ротор чертеж + 3д модель
Насос T-FLEX CAD чертежи
Насос тфлекс чертежи скачать
Насос T-FLEX CAD сборочный чертеж
Насос T-FLEX CAD
Насос T-FLEX CAD деталировка
Насос T-FLEX CAD скачать
Насос T-FLEX CAD 3д модель
СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 07.07.2021, 16:47 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline
|
скачать Насос чертежи солид
Насос solidworks детали
Насос solidworks чертежи
Насос solidworks модели
Насос сборка solidworks
Насос солидворкс 3д
Насос солидворкс чертежи
Насос деталирование
СКАЧАТЬ 3Д
СКАЧАТЬ ЧЕРТЕЖИ
|
| |
|
|
| engineerklub | Дата: Четверг, 01.06.2023, 15:05 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 36263
Статус: Offline
| Насос 01.000 ЧЕРТЕЖ
Насос 01.000 СКАЧАТЬ
|
| |
|
|
