Пневмоаппарат крановый 12.000 чертежи

12.000 СБ_Пневмоаппарат крановый
12.000 СП_Пневмоаппарат крановый
12.001_Рукоятка
12.003_Корпус
12.003_Корпус аксонометрия
12.004_Пробка
12.005_Заглушка
12.007_Штуцер
12.009_Пружина

Задание 12 из альбома Чертежи для деталирования Аксарин П Е

Выполнены в компасе 3D V13 все чертежи+3Д модели

скачать можно здесь Пневмоаппарат крановый 12.000 чертежи

ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ

engineerklubДата: Среда, 18.10.2017, 10:02 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline
Множество курсовых работ и чертежей, дипломные и лабораторные работы, чертежи!

engineerklubДата: Четверг, 04.06.2020, 09:00 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 33933
Репутация: 0
Статус: Offline
Крановый пневмоаппарат служит для переключения подачи жидкости или газа по трем направлениям (АВС см. на схеме). Сегментный вырез пробки 4 позволяет соединять одновременно только два отверстия между собой, перекрывая третье (поз. II и III), или перекрывать все три отверстия одновременно (поз. I). Пробка пневмоаппарата повертывается рукояткой, положение которой фиксируется пружиной и шариком.

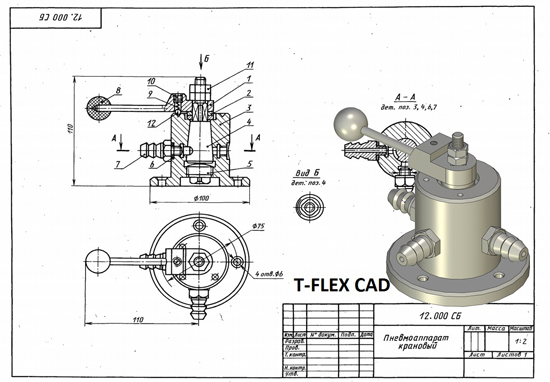

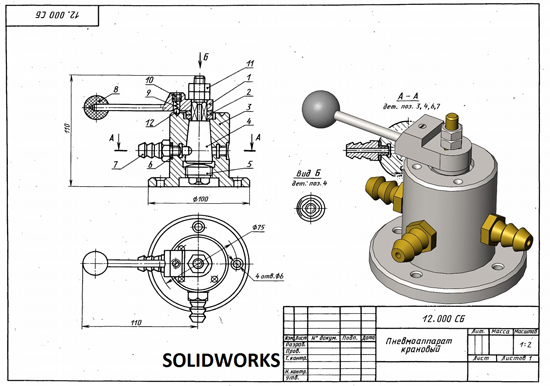

Пневмоаппарат крановый 12.000 сборочный чертеж
Пневмоаппарат крановый 12.000 спецификация

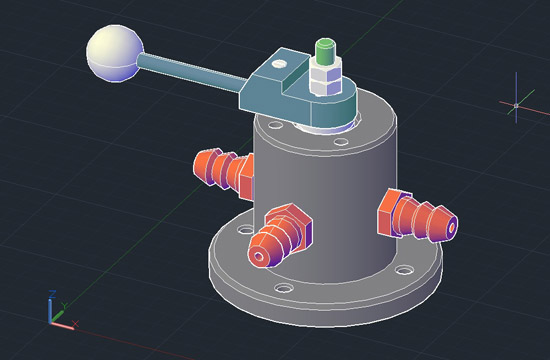

Пневмоаппарат крановый 12.000 3d модель
Рукоятка 12.001
Корпус 12.003
Пробка 12.004
Заглушка 12.005
Штуцер 12.007
Пружина 12.009

СКАЧАТЬ

СКАЧАТЬ 2Д
