Пневмораспределитель 14.000 чертежи

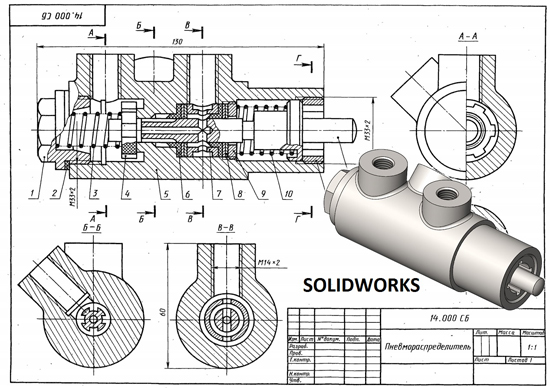

14.000 СБ_Пневмораспределитель
14.000 СП_Пневмораспределитель
14.001_Заглушка
14.001_Заглушка аксонометрия
14.004_Клапан
14.005_Корпус
14.007_Втулка
14.010_Пружина
14.011_Гайка
14.012_Плунжер
Задание 14 из альбома Чертежи для деталирования Аксарин П Е
Выполнены в компасе 3D V13 чертежи+3Д модели
скачать можно здесь Пневмораспределитель 14.000 чертежи
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Среда, 18.10.2017, 10:03 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33955
Статус: Offline
| Множество курсовых работ и чертежей, дипломные и лабораторные работы, чертежи!
|
| |
| |
| engineerklub | Дата: Четверг, 04.06.2020, 08:56 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33955
Статус: Offline
| Пневмораспределитель предназначен для подачи воздуха к рабочим органам лебедки и может применяться как пневмораспределитель тормозной системы в автомобилях. Принцип его работы следующий. Через отверстие А воздух подается под давлением 0,008...0,01 Па. При нажатии на плунжер 12 открывается клапан 4 и воздух через шлицы плунжера проходит в отверстие Б. При опускании плунжера клапан 4 закрывается и доступ воздуха в рабочую зону (отверстие Б) прекращается. Отработавший воздух из рабочей зоны через шлица и отверстие в плунжере попадает в отверстие В и выходит в атмосферу.
Пневмораспределитель 14.000 сборочный чертеж
Пневмораспределитель 14.000 спецификация

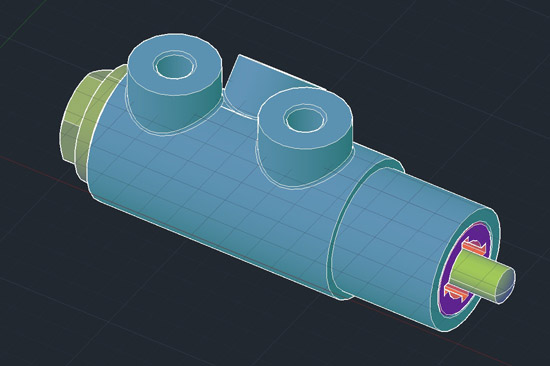

Пневмораспределитель 14.000 3d модель
