15.000 Устройство запорное
|
|
| engineerklub | Дата: Вторник, 29.08.2017, 17:05 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 34245
Статус: Offline
|

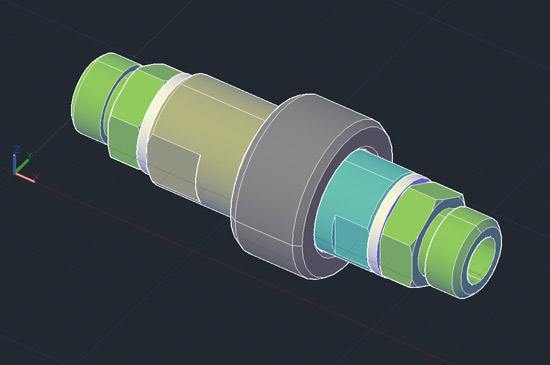

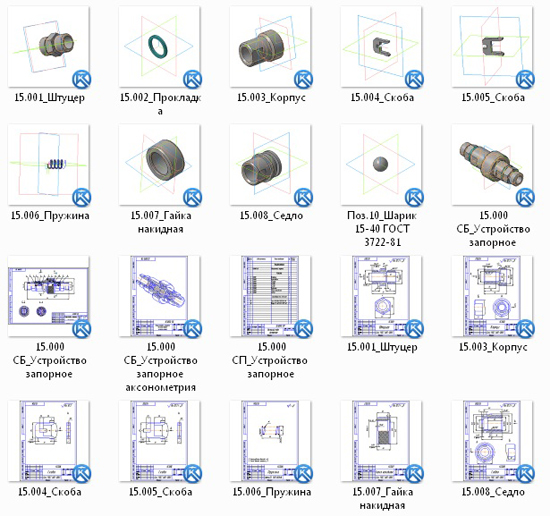

Устройство запорное 15.000 чертежи
15.000 СБ_Устройство запорное
15.000 СБ_Устройство запорное аксонометрия
15.000 СП_Устройство запорное
15.001_Штуцер
15.003_Корпус
15.004_Скоба
15.005_Скоба
15.006_Пружина
15.007_Гайка накидная
15.008_Седло
Задание 15 из альбома Чертежи для деталирования Аксарин П Е

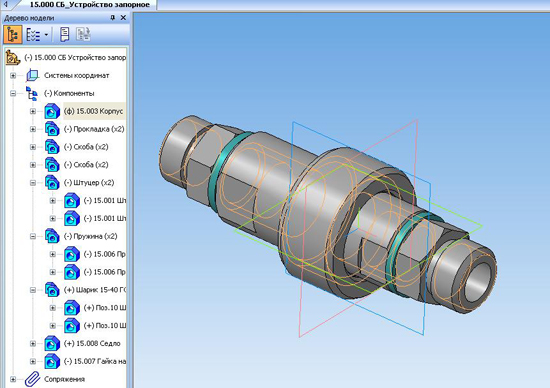

Выполнены в компасе 3D V13 все чертежи+3Д модели
скачать можно здесь Устройство запорное 15.000 чертежи
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Среда, 18.10.2017, 10:03 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 34245
Статус: Offline
| Множество курсовых работ и чертежей, дипломные и лабораторные работы, чертежи!
|
| |
| |
| engineerklub | Дата: Четверг, 04.06.2020, 08:53 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 34245
Статус: Offline
| Концевое запорное устройство предназначено для соединения концов рукавов при перепуске сжатого воздуха из одной емкости в другую. При соединении концов рукавов накидной гайкой 7 шарики 10 отжимаются от седла клапана и корпуса, тем самым открывая проход воздуху. При разъеме "концов рукавов шарики под действием пружины 6 и давления воздуха плотно закрывают выходные отверстия обоих концов.
На схеме показано положение запорных шариков при разомкнутых концах рукавов.

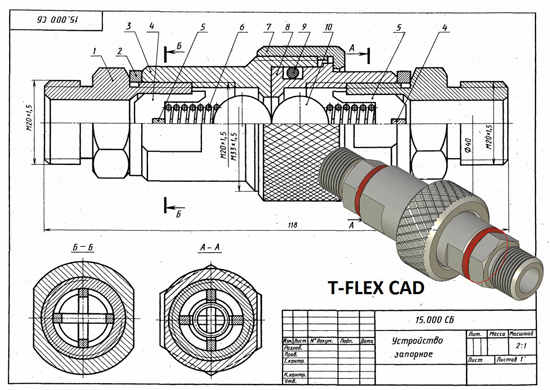

Устройство запорное 15.000 сборочный чертеж
Устройство запорное 15.000 спецификация
Штуцер 15.001
Корпус 15.003
Скоба 15.004
Скоба 15.005
Пружина 15.006
Гайка накидная 15.007
Седло 15.008
СКАЧАТЬ
СКАЧАТЬ 2Д
|
| |
| |
